EluFlex® SF

EluFlex® der Bauform SF sind ein „klassischer“ elastischer Schwingungsdämpfer zur Lagerung von Maschinen mit der Möglichkeit der beidseitigen Befestigung. Sie werden unter Maschinen verschraubt.
EluFlex® der Bauform SF isolieren Schwingungen und Stöße, bieten dabei durch niedrige Eigenfrequenzen hervorragende Isolationsgrade und sind sehr robust und beständig gegen Umwelteinflüsse.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:

  • vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
  • niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
  • breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
  • Leichtbau durch Metalle aus einer eloxierten Alu Legierung
  • hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt

EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.

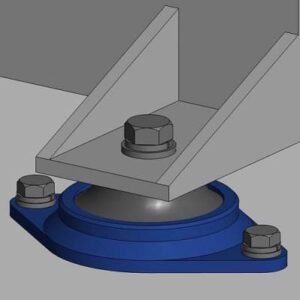

EluFlex® Schwingungsdämpfer der Bauform SF werden beidseitig zwischen Gerät und Unterbau verschraubt.

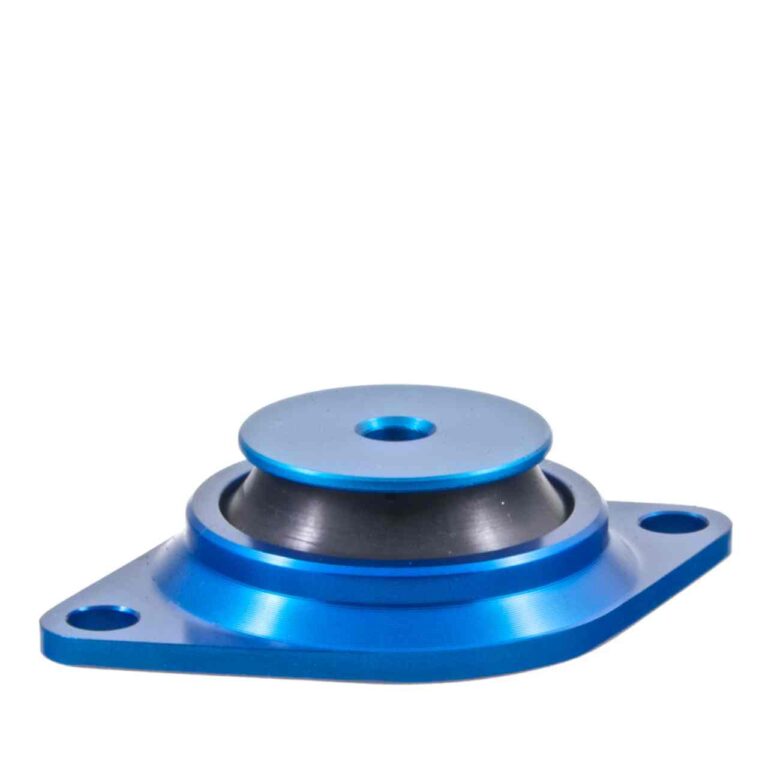

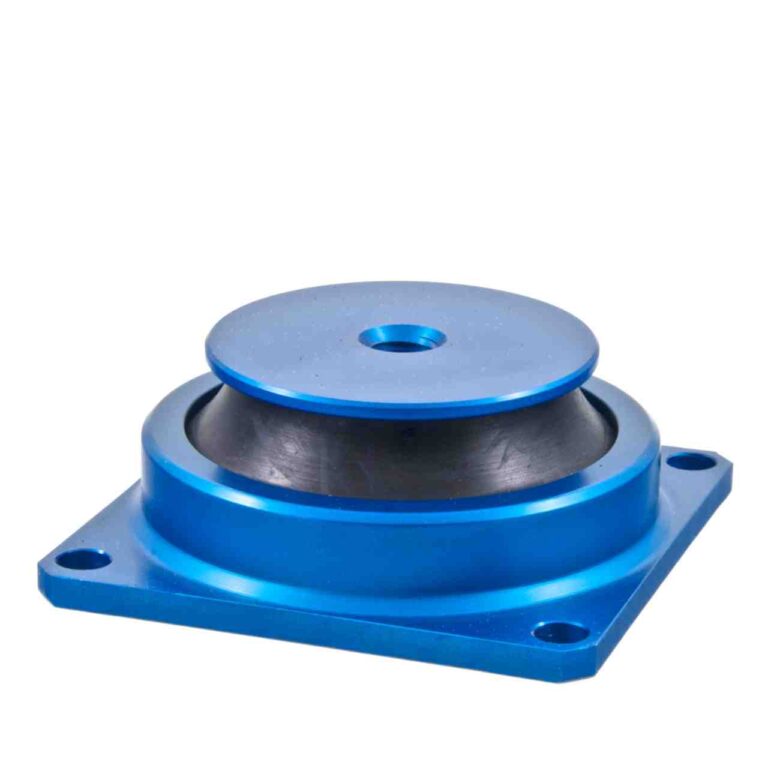

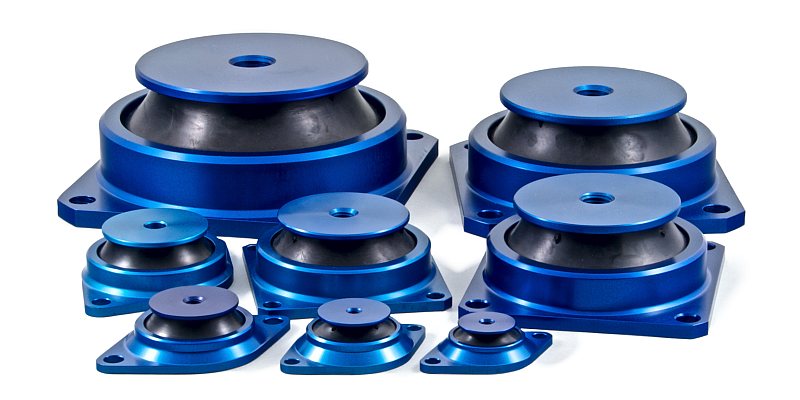

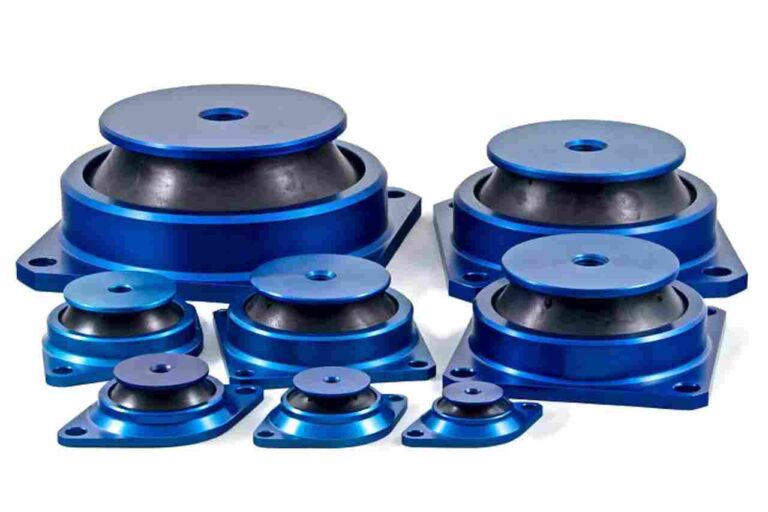

EluFlex® SF sind in 8 geometrischen Größen als 2- und 4-Loch Flansch verfügbar.



Bezeichnung Artikelnummer zentrale Verschraubung Lastbereich axial Eigenfrequenz bei Nennlast
EluFlex® 40-25 SF 920210 M6 5 … 25 kg 11,3 Hz
EluFlex® 50-50 SF 920211 M6 10 … 50 kg 11,2 Hz
EluFlex® 60-100 SF 920212 M8 20 … 100 kg 10,8 Hz
EluFlex® 70-200 SF 920213 M10 30 … 200 kg 9,9 Hz
EluFlex® 90-300 SF 920214 M12 50 … 300 kg 8,2 Hz
EluFlex® 120-500 SF 920215 M16 70 … 500 kg 8,0 Hz
EluFlex® 150-750 SF 920206 M20 100 … 750 kg 6,9 Hz
EluFlex® 180-1000 SF 920207 M24 200 … 1.000 kg 6,2 Hz
EluFlex® 180-1500 SF 920208 M24 400 … 1.500 kg 6,8 Hz
EluFlex® 180-2000 SF 920209 M24 600 … 2.000 kg 7,9 Hz

Download Übersicht Baureihe

Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.

EluFlex SF.pdf (158 KB)

Werkstoffeigenschaften-Gummi.pdf (75 KB)

Download Produkte

Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.

920210 EluFlex 040-25 SF.pdf (132 KB)

920211 EluFlex 050-50 SF.pdf (157 KB)

920212 EluFlex 060-100 SF.pdf (161 KB)

920213 EluFlex 070-200 SF.pdf (160 KB)

920214 EluFlex 090-300 SF.pdf (171 KB)

920215 EluFlex 120-500 SF.pdf (170 KB)

920206 EluFlex 150-750 SF.pdf (190 KB)

920207 EluFlex 180-1000 SF.pdf (207 KB)

920208 EluFlex 180-1500 SF.pdf (205 KB)

920209 EluFlex 180-2000 SF.pdf (206 KB)

Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).

EluFlex_040_SF_CAD.zip (29 KB)

EluFlex_050_SF_CAD.zip (28 KB)

EluFlex_060_SF_CAD.zip (24 KB)

EluFlex_070_SF_CAD.zip (28 KB)

EluFlex_090_SF_CAD.zip (31 KB)

EluFlex_120_SF_CAD.zip (29 KB)

EluFlex_150_SF_CAD.zip (30 KB)

EluFlex_180_SF_CAD.zip (28 KB)

Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.

EluFlex_040_SF_3D.zip (168 KB)

EluFlex_050_SF_3D.zip (356 KB)

EluFlex_060_SF_3D.zip (214 KB)

EluFlex_070_SF_3D.zip (371 KB)

EluFlex_090_SF_3D.zip (269 KB)

EluFlex_120_SF_3D.zip (324 KB)

EluFlex_150_SF_3D.zip (498 KB)

EluFlex_180_SF_3D.zip (602 KB)

Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.

EluFlex® SF nehmen Druck- und Schublasten auf und sind nicht mechanisch abreißsicher bei Zugbelastung. Für mobile Anwendungen mit dieser Anforderung sind EluFlex® ZDMF und EluFlex® ZDUM geeignet, für hängende Lagerungen EluFlex® DE.

Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.

Produkt finden

richtiges Produkt für Anwendung finden?

● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)

jetzt konfigurieren
Anwendungsbeispiele:
  • Außenanlagen von Klimageräten
  • Kompressoren
  • Lüftungsanlagen
  • Waschmaschinen
