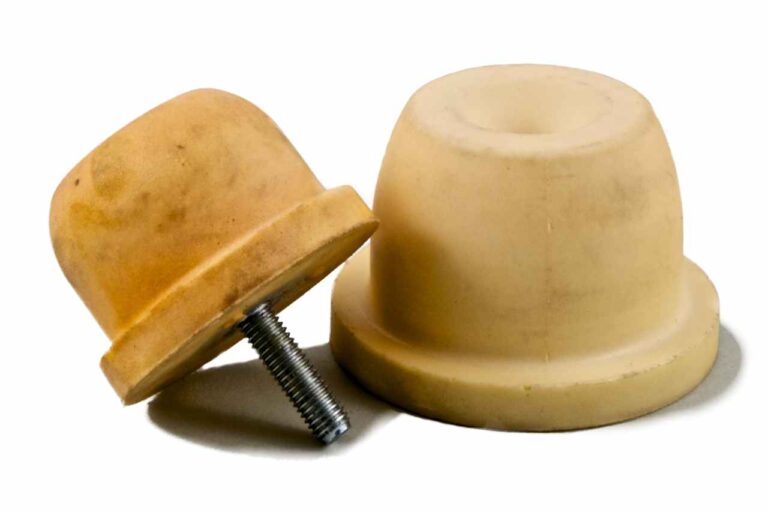

Vulkollan® Hohlfeder
Restkräfte beim Anschlag werden durch das Elastomer über den Einfederweg und die Umwandlung kinetischer in Wärmeenergie reduziert.
Die Befestigung erfolgt einseitig durch Verschraubung, wahlweise mit Innen- oder Aussengewinde.
Produktbeschreibung - Anwendungen
Vulkollan® Hohlfedern sind elastische Lager zur Verwendung als Anschlag- und Anfahrschutz. Sie finden Anwendung z.B. im Kranbau.
Vulkollan® ist ein zelliger Kunststoff der ausgezeichnete Elastizität bietet bei hervorragender Beständigkeit gegen Öl, Benzin, Ozon und Alterung.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach dem Energieaufnahmevermögen, das von vielen Faktoren wie
- Belastungshäufigkeit,
- Umgebungstemperatur,
- Umweltbedingungen,
- Aufprallgeschwindigkeit usw.
abhängig ist.
In den Datenblättern finden Sie für verschiedene Lastbedingungen Berechnungsansätze. Die bei den Produkten angegebenen zulässigen Belastungswerte gelten aufgrund der Faktoren als Richtwerte.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich „Lösungen“ auf unserer Webseite. Wir unterstützen Sie auch gern bei der Auslegung.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 123823

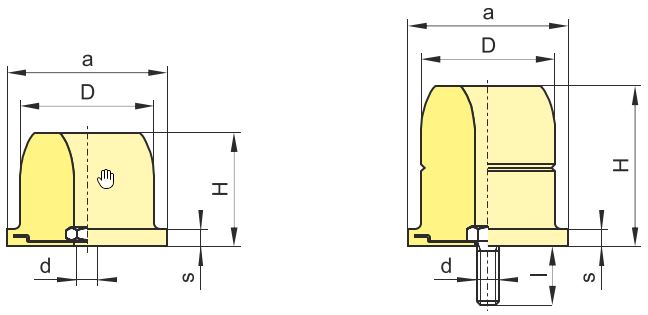

HF – 1G – 060/050 x 075 – M8 x 30 – RG 40
| HF | Hohlfeder |
| 1G | Typ 1G (Aussengewinde) |
| 060/050×075 | Durchmesser 60/50mm Höhe 75mm |
| M8x30 | Gewinde M8, 30mm lang |
| RG | Raumgewicht |
| 40 | 0,4 g/cm³ |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von Hohlfedern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Raumdichte
Die marktüblichen Einteilungen sind
- weich (0,4 g/cm³)
- mittel (0,5 g/cm³)
- hart (0,6 g/cm³).
Federeigenschaften
Die axiale Steifigkeit (Federrate) einer Hohlfeder wird durch die Geometrie der Feder (Ø und Höhe) und die Raumdichte bestimmt. Eine Hohlfeder mit einer geringeren Höhe bei gleichem Ø und Raumdichte besitzt eine höhere axiale Steifigkeit.
Lagerlisten und Datenblätter (Download)
Im Download finden Sie die technischen Daten.
