U-Mount

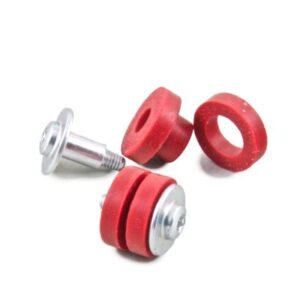

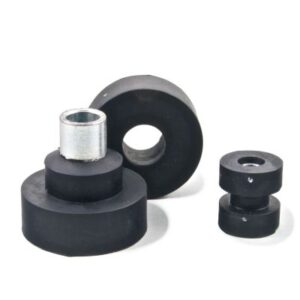

U-Mount sind 2-teilige Schwingungsdämpfer, die mechanisch abreißsicher und in alle Raumrichtungen belastbar sind. Sie decken einen breiten Lastbereich von 1 kg bis 1.900 kg ab und sind in 7 geometrischen Größen verfügbar. Unterschiedliche Anordnungen erlauben den flexiblen Einsatz für stehende, hängende und Wandhalterungen, daher sind sie auch sehr gut geeignet für mobile Anwendungen.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.
Produktbeschreibung - Anwendungen

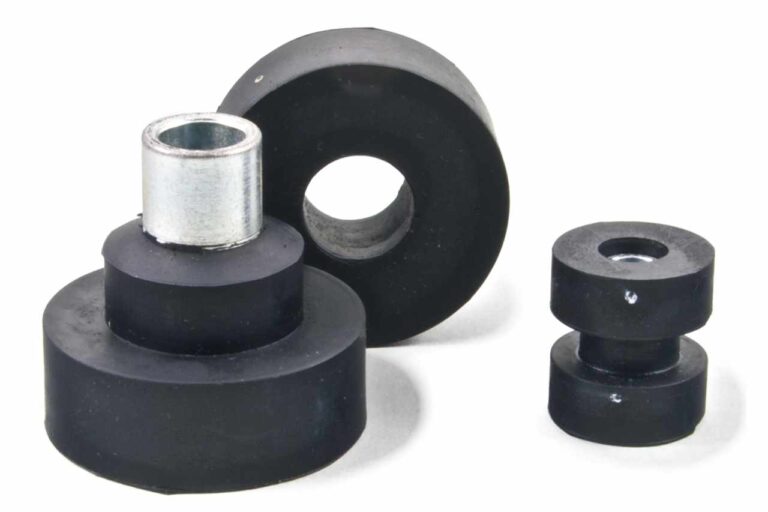

Der U-Mount besteht aus 2 Teilen, einem gekröpften Unterteil mit einvulkanisierter Metallhülse und einem ringförmigen Oberteil.

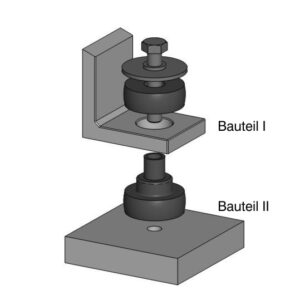

Das zu lagernde Bauteil I (oben) sitzt mit einer passenden Bohrung auf dem gekröpften Unterteil des U-Mount. Die Verbindung mit Bauteil II wird durch das Aufsetzen des Oberteils des U-Mount hergestellt. Eine zentrale Verschraubung presst beide Teile des U-Mount zusammen, deren Festigkeit bestimmt die Festigkeit der Gesamtverbindung.
Die Lagerung ist mechanisch abreißsicher und elastisch in alle Raumrichtungen.
Konstruktive Anforderungen für das Bauteil I sind:
- eine Bohrung entsprechenden Durchmessers und
- die Einhaltung einer empfohlenen Steghöhe (siehe Datenblätter).
Die empfohlene Steghöhe bewirkt eine Vorspannung der Gummis des U-Mount, so dass unter Belastung kein Spiel im Lager entsteht.
Beide Anforderungen können auch gut über die Konstruktion entsprechender Halterungen realisiert werden.
Anordnungen

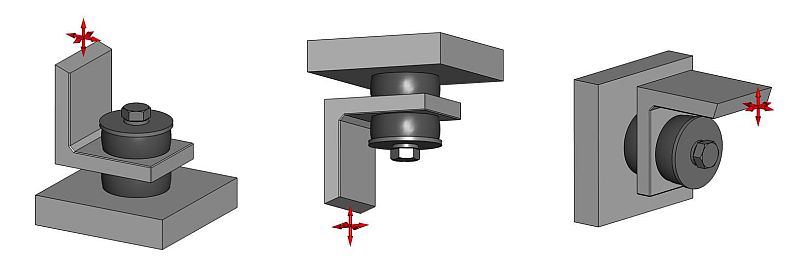

U-Mounts können stehend, hängend und als Wandhalterung eingesetzt werden.
Typen - Baugrößen
U-Mounts sind in verschiedenen Baugrößen mit jeweils 5 Gummihärten verfügbar.
Baugrößen
| Baureihe | zentrale Verschraubung | Lastbereich max axial | Lastbereich max radial |
|---|---|---|---|
| U-Mount 10011 | M4 | 1 … 50 N | 1 … 10 N |
| U-Mount 1003x | M6 | 80 … 300 N | 25 … 100 N |
| U-Mount 1004x | M8 | 150 … 500 N | 50 … 300 N |
| U-Mount 6001x | M10 | 250 … 1.200 N | 100 … 630 N |
| U-Mount 6002x | M12 | 500 … 2.000 N | 200 … 1.050 N |
| U-Mount 6003x | M16 | 850 … 4.100 N | 400 … 1.750 N |
| U-Mount 6004x | M24 | 1.500 … 6.100 N | 450 … 2.800 N |
| U-Mount 6005x | M27 | 3.600 … 19.000 N | 750 … 3.300 N |
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.
Bei der Auslegung sind die sich aus der Anordnung ergebenden Einzellasten je Raumrichtung zu beachten.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.
CAD-Daten - Download
Datenblätter - Download
Download Übersicht Baureihe
Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.
Werkstoffeigenschaften-Gummi.pdf (75 KB)
Download Produkte
Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.
um-10011 (UMount M4).pdf (107 KB)
um-1003x (UMount M6).pdf (209 KB)
um-1004x (UMount M8).pdf (198 KB)
um-6001x (UMount M10).pdf (96 KB)
um-6002x (UMount M12).pdf (96 KB)
um-6003x (UMount M16).pdf (96 KB)
richtiges Produkt für Anwendung finden?
● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)
Anwendungsbeispiele:
- Außenanlagen von Klimageräten
- Kompressoren
- Lüftungsanlagen
- Waschmaschinen
