Typ GP-AZ
Gummipuffer mit beidseitigem Aussengewinde sind die „klassische“ Art des Aufbaus einfacher und kostengünstiger elastischer Lagerungen. Schwingungen und Stöße zwischen zwei Bauteilen werden durch das Elastomer reduziert.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.
Produktbeschreibung - Anwendungen

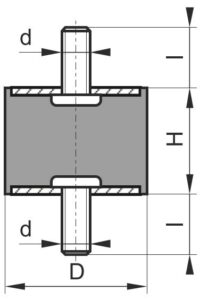

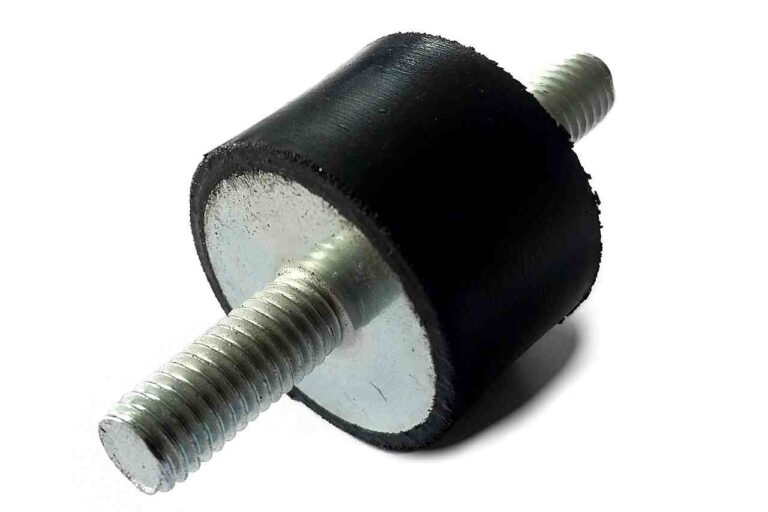

Gummipuffer Typ AZ mit beidseitigem Außengewinde bestehen aus 2 Metallen mit Außengewinde, zwischen denen ein zylindrischen Gummi einvulkanisiert ist.
Sie dürfen auf Druck und Schub bzw. Überlagerung beider belastet werden.
Bei einer tatsächlichen Zugbelastung kann es zu einer Fehlfunktion durch Lösen der Vulkanisation zwischen Gummi und Metall kommen. Sie sind daher in diesem Fall nicht mechanisch abreißsicher. Bei dahingehend kritischen Anwendungen sollte auf abreißsichere Lagerungen wie z.B. U-Mount zurückgegriffen werden.
Gummipuffer mit beidseitigem Aussengewinde finden als einfache und kostengünstige Lager Anwendung in nahezu allen Bereichen der Industrie.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Aufgrund der großen Vielfalt an Puffern (siehe unten im „Download“) sind nicht für alle Ausführungen Daten hinsichtlich der zulässigen Einzellast verfügbar. Wir unterstützen Sie jedoch gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 128975
GP – AZ – 020 x 015 – M6 x 18 – NR 57 – V2A
| GP | Gummi Puffer |
| AZ | Typ AZ (beidseitiges Außengewinde, zylindrisch) |
| 020×015 | Durchmesser 20mm Höhe 15mm |
| M6x18 | Außengewinde M6, 18mm lang |
| NR | Naturkautschuk |
| 57 | 57° Shr A (Gummihärte) |
| V2A | Edelstahl V2A |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von Gummi-Metall Puffern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die radiale und axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden.
Lagerlisten und Datenblätter (Download)
Puffer zur beidseitigen Befestigung gibt es in einer sehr großen Vielfalt in unterschiedlichsten Ausführungen hinsichtlich:
- Typ (AZ / BZ / CZ)
- Abmessungen (Durchmesser und Höhe)
- Gewinde (Größe, Länge und Metallausführung)
- Gummiart (Beständigkeiten) und Gummihärte.
Die folgende Lagerliste enthält eine kleine Auswahl an Puffern mit beidseitigem Aussengewinde, die Sie in unserem Shop beziehen können. Dort finden Sie direkt bei den Produkten auch die jeweiligen Datenblätter mit umfangreichen technischen Angaben.
Puffer-zylindrisch-beidseitig-Typ AZ-Lagerliste.pdf (126 KB)
Gewünschte Abmessungen nicht in den Lagerlisten gefunden ?
Fragen Sie uns bitte an!
Durch den Zugriff auf umfangreiche Lagerbestände unterschiedlichster Ausführungen lässt sich oft eine schnelle und passende Lösung für andere Abmessungen, Gummihärten oder Werkstoffe auch in kleinen Mengen finden.
Wir fertigen Gummipuffer auch speziell nach Ihren Anforderungen in relativ geringen Mindestmengen, zum Beispiel in Edelstahl.
richtiges Produkt für Anwendung finden?
● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)
Anwendungsbeispiele:
- Außenanlagen von Klimageräten
- Kompressoren
- Lüftungsanlagen
- Waschmaschinen
