Typ GP-OP
O-Puffer sind speziell geformte Gummipuffer mit Aussengewinde zur beidseitigen Befestigung schwingender Bauteile. Durch ihre spezielle Formgebung eignen sie sich hervorragend für schwingungstechnisch effiziente Lagerungen bei geringen Belastungen.Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.
Produktbeschreibung - Anwendungen

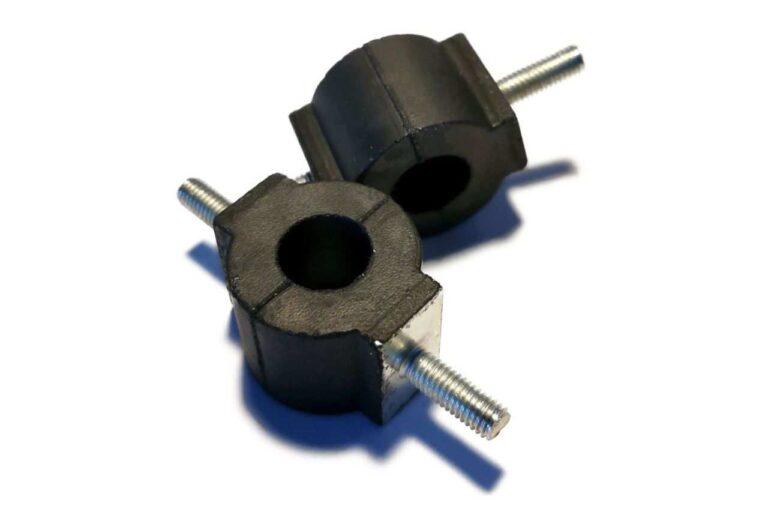

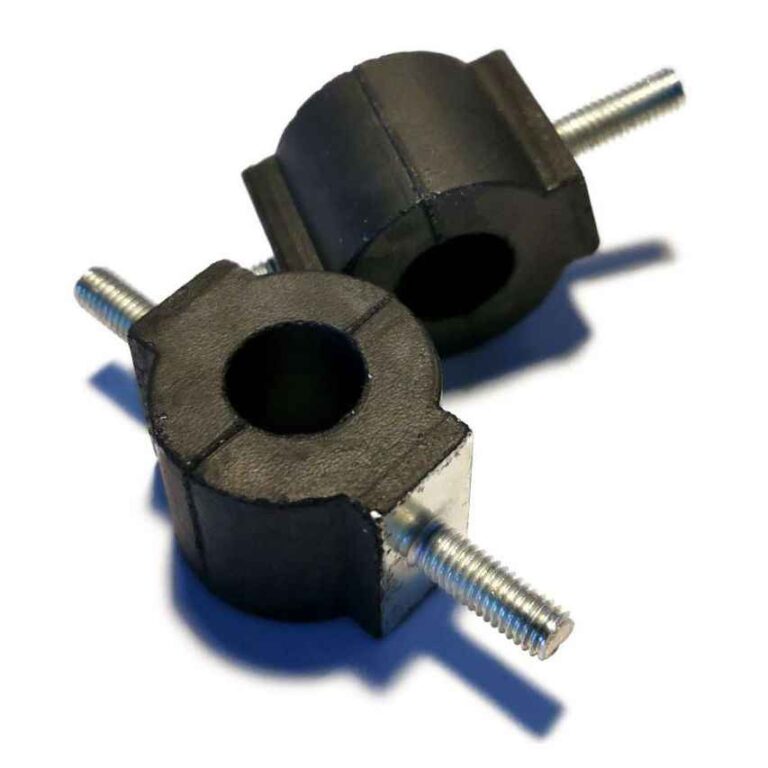

Gummipuffer Typ OP bestehen aus 2 Metallen mit Außengewinde, zwischen denen ein ringförmigen Gummi vulkanisiert ist.
Sie dürfen auf Druck und Schub bzw. Überlagerung beider belastet werden.
O-Puffer verfügen über eine sehr weiche Federcharakteristik, die in der Reihenfolge X,Y und Z zunimmt. Dadurch kann je nach Anordnung eine optimale Schwingungsisolation erreicht werden.
Bei einer tatsächlichen Zugbelastung kann es zu einer Fehlfunktion durch Lösen der Vulkanisation zwischen Gummi und Metall kommen. Sie sind daher in diesem Fall nicht mechanisch abreißsicher. Bei dahingehend kritischen Anwendungen sollte auf abreißsichere Lagerungen wie z.B. U-Mount zurückgegriffen werden.
Gummipuffer Typ GP- OP finden als einfache und kostengünstige Lager Anwendung bei geringen Belastungen mit hohen Anforderungen an die Schwingungsisolation, z.B. im Instrumenten- und Apparatebau.
schwingungstechnische Auslegung
O-Puffer ermöglichen aufgrund ihrer relativ hohen statischen Einfederung niedrige Eigenfrequenzen und hohe Isolationsgrade bei harmonischen Anregungen und bauen die Stoßenergie über den Federweg auch bei relativ geringen Belastungen ab.
Der progressive Verlauf der Federrate (Kraft-Weg) unterstützt auch die Stoßdämpfung bei Stoßbelastungen mit relativ weichen Anschlägen.
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Die zulässigen Lasten und Federraten entnehmen Sie bitte den Datenblättern im Bereich Download.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 126964
GP – OP – 025 x 030 – M5 x 14 – NR 45
| GP | Gummi Puffer |
| OP | Typ OP (O-Puffer) |

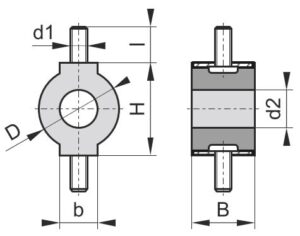

| 025×030 | Durchmesser 25mm Höhe 30mm |
| M5x14 | Außengewinde M5, 14mm lang |
| NR | Naturkautschuk |
| 45 | 45° Shr A (Gummihärte) |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von Gummi-Metall Puffern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die radiale und axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden.
Lagerlisten und Datenblätter (Download)
Die folgende Lagerliste enthält eine kleine Auswahl an O-Puffern, die Sie in unserem Shop beziehen können. Dort finden Sie direkt bei den Produkten auch die jeweiligen Datenblätter mit umfangreichen technischen Angaben.
O-Puffer-Lagerliste.pdf (183 KB)
Gewünschte Abmessungen nicht in den Lagerlisten gefunden ?
Fragen Sie uns bitte an!
Durch den Zugriff auf umfangreiche Lagerbestände unterschiedlichster Ausführungen lässt sich oft eine schnelle und passende Lösung für andere Abmessungen, Gummihärten oder Werkstoffe auch in kleinen Mengen finden.
Wir fertigen Gummipuffer auch speziell nach Ihren Anforderungen in relativ geringen Mindestmengen.
richtiges Produkt für Anwendung finden?
● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)
Anwendungsbeispiele:
- Außenanlagen von Klimageräten
- Kompressoren
- Lüftungsanlagen
- Waschmaschinen
