Typ PU-HZ

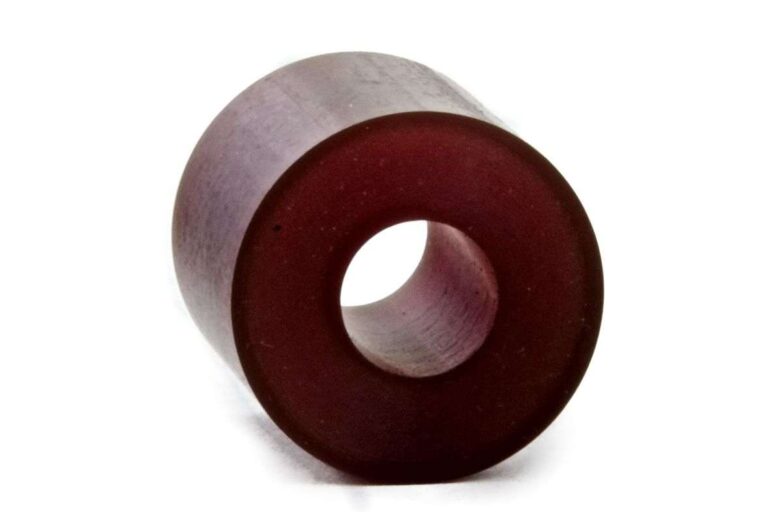

Hohlpuffer Typ PU-HZ aus Polyurethan
Hohlpuffer wirken wie klassische gedämpfte Druckfedern. Die Befestigung erfolgt konstruktionsseitig über entsprechende Führungen, bei paarweiser Anordnung können Zug- und Druckkräfte aufgenommen werden.
Produktbeschreibung - Anwendungen
Hohlpuffer Typ PU-HZ sind einfache zylindrische Federn aus Polyurethan mit einem Innendurchmesser.
Sie finden Anwendung ähnlich Druckfedern aus Metall, haben jedoch durch den Werkstoff bedingte zusätzliche Dämpfungseigenschaften.
Sie dürfen nur rein auf Druck beansprucht werden und können als Reihenanordnung auch übereinander angeordnet werden. Dadurch erhöht sich bei gleicher Belastung der Federweg.
Hohlpuffer werden in der Industrie sehr häufig als elastische Drehmomentstütze eingesetzt, bei bei richtiger Anordnung auch beidseitig auf Druck und Zug wirkend.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Aufgrund der großen Vielfalt an Puffern (siehe Rubrik „Abmessungen …“) sind nicht für alle Ausführungen Daten hinsichtlich der zulässigen Einzellast verfügbar. Wir unterstützen Sie jedoch gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 203055
PU – HZ – 040/013,5 x 080 – PU 90 – rot
| PU | PU Puffer |
| HZ | Hohlpuffer zylindrisch |
| 040/013,5×080 | Durchmesser 40/13,5mm Höhe 80mm |
| PU | Polyurethan |
| 90 | 90° Shr A (Härte) |
| rot | Farbe rot |
Lagerlisten und Datenblätter (Download)
Im Download finden Sie die technischen Daten.
