Typ GP-CZ
Gummipuffer mit beidseitigem Innengewinde sind die „klassische“ Art des Aufbaus einfacher und kostengünstiger elastischer Lagerungen.
Schwingungen und Stöße zwischen zwei Bauteilen werden durch das Elastomer reduziert. Die Befestigung erfolgt auf beiden Seiten durch Verschraubungen mit Innengewinde.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.

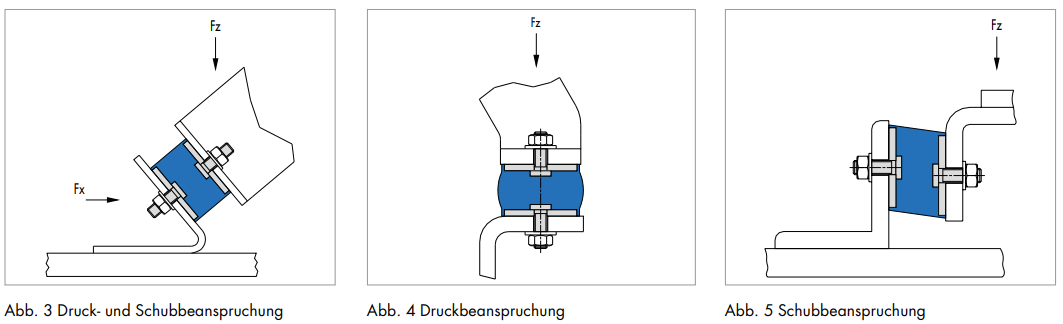

Belastung: Druck und Schub
Produktbeschreibung - Anwendungen

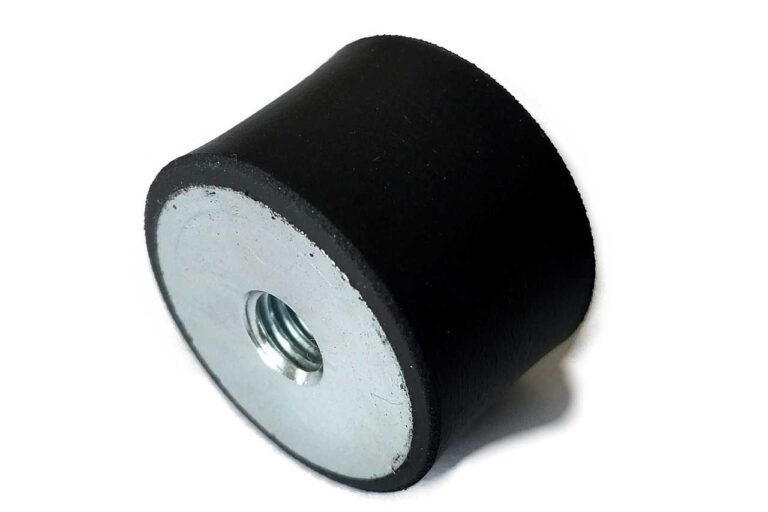

Gummipuffer Typ CZ mit beidseitigem Innengewinde bestehen aus 2 Metallen mit Innengewinde, zwischen denen ein zylindrischer Gummi einvulkanisiert ist.
Sie dürfen auf Druck und Schub bzw. Überlagerung beider belastet werden.
Bei einer tatsächlichen Zugbelastung kann es zu einer Fehlfunktion durch Lösen der Vulkanisation zwischen Gummi und Metall kommen. Sie sind daher in diesem Fall nicht mechanisch abreißsicher. Bei dahingehend kritischen Anwendungen sollte auf abreißsichere Lagerungen wie z.B. U-Mount zurückgegriffen werden.
Gummipuffer mit beidseitigem Innengewinde finden als einfache und kostengünstige Lager Anwendung in nahezu allen Bereichen der Industrie.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Aufgrund der großen Vielfalt an Puffern (siehe unten im „Download“) sind nicht für alle Ausführungen Daten hinsichtlich der zulässigen Einzellast verfügbar. Wir unterstützen Sie jedoch gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich „Lösungen“ auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 110730

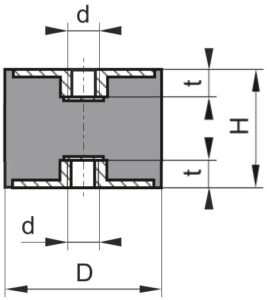

GP – CZ – 025 x 020 – M6 – NR 40
| GP | Gummi Puffer |
| CZ | Typ CZ (beidseitiges Innengewinde, zylindrisch) |
| 025×020 | Durchmesser 25mm Höhe 20mm |
| M6 | Innengewinde M6 |
| NR | Naturkautschuk |
| 40 | 40° Shr A (Gummihärte) |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von Gummi-Metall Puffern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die radiale und axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden.
Lagerlisten und Datenblätter (Download)
Puffer zur beidseitigen Befestigung gibt es in einer sehr großen Vielfalt in unterschiedlichsten Ausführungen hinsichtlich:
- Typ (AZ / BZ / CZ)
- Abmessungen (Durchmesser und Höhe)
- Gewinde (Größe, Länge und Metallausführung)
- Gummiart (Beständigkeiten) und Gummihärte.
Die folgende Lagerliste enthält eine kleine Auswahl an Puffern mit beidseitigem Innengewinde, die Sie in unserem Shop beziehen können. Dort finden Sie direkt bei den Produkten auch die jeweiligen Datenblätter mit umfangreichen technischen Angaben.
Puffer-zylindrisch-beidseitig-Typ CZ-Lagerliste.pdf (149 KB)
Gewünschte Abmessungen nicht in den Lagerlisten gefunden ?
Fragen Sie uns bitte an!
Durch den Zugriff auf umfangreiche Lagerbestände unterschiedlichster Ausführungen lässt sich oft eine schnelle und passende Lösung für andere Abmessungen, Gummihärten oder Werkstoffe auch in kleinen Mengen finden.
Wir fertigen Gummipuffer auch speziell nach Ihren Anforderungen in relativ geringen Mindestmengen, zum Beispiel in Edelstahl.
