Verbindungselement

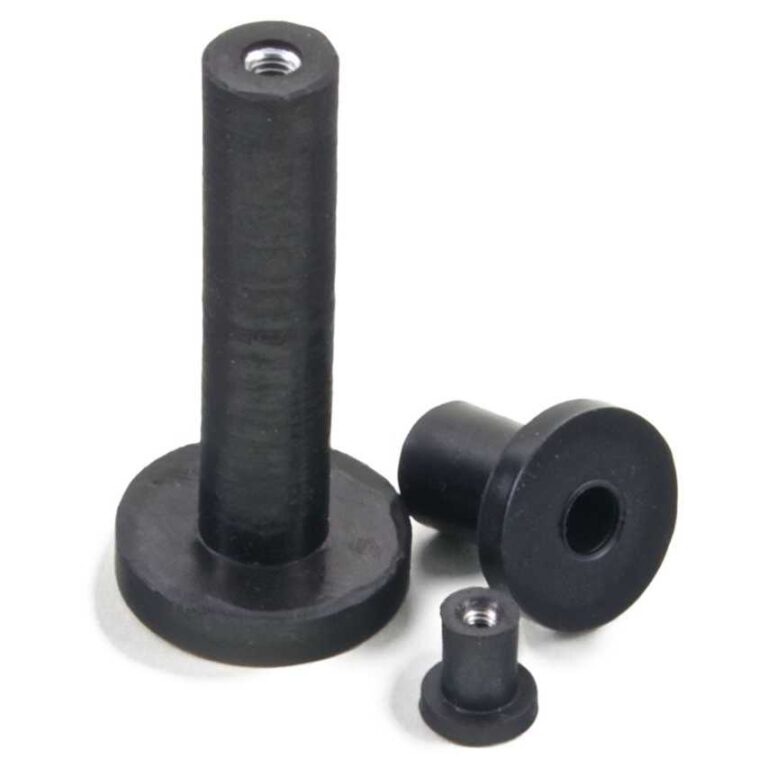

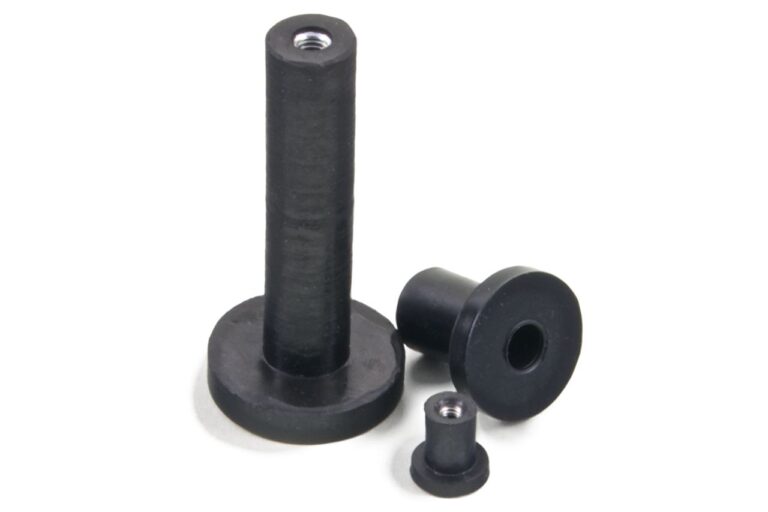

Verbindungselemente sind sehr einfache Schwingungsdämpfer aus Gummi-Metall, die ähnlich eines Dübels zur Befestigung von Verkleidungen verwendet werden.
Blechverkleidungen neigen häufig zur Anregung durch Schwingungen und leiten diese wie eine Membran als Lärm an die Umgebung weiter.

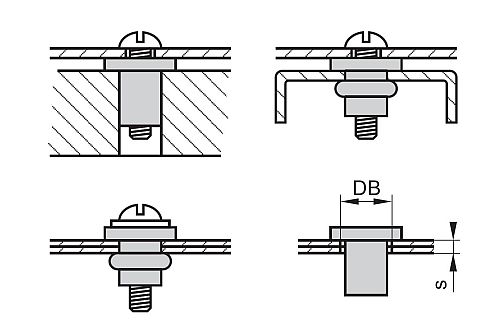

Verbindungselemente sind eine einfache Lösung zur Schwingungsisolation.Verschiedene Möglichkeiten der Montage finden Sie in der technischen Dokumentation bei den Produkten.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Verbindungselemente können wie klassische Dübel eingesetzt werden. Die Anschlussmaße finden Sie im Datenblatt.

Die schwingungstechnische Auslegung erfolgt nach vorhandenem Bauraum und Gewindegröße.

Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.

Beispiel:
Artikelnummer 121289
GU – VE – 022/012,5 x 021 – M6 – CR 70

GU Gummi
VE Verbindungselement
022/012,5×021 Durchmesser 22/12,5mm Höhe 21mm
M6 Gewinde M6
CR Neoprene
70 70° Shr A (Gummihärte)

Gummihärte

Die marktüblichen Einteilungen sind

  • weich (30° … 45° Shr A)
  • mittel (50° … 65° Shr A)
  • hart (70° … 80° Shr A).

Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.

Federeigenschaften

Die axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.

Beständigkeiten

Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden. Ausführliche Informationen dazu finden Sie im Datenblatt Gummiwerkstoff, wir beraten Sie natürlich auch gern zum Thema.

Ausführliche Datenblätter zu den einzelnen Produkten finden Sie direkt bei den Produkten im Shop.
Im Folgenden erhalten Sie eine Übersicht lieferbarer Verbindungselemente.

Download Übersicht und Auslegungsgrundlagen

Verbindungselement-Übersicht.pdf (291 KB)

Werkstoffeigenschaften-Gummi.pdf (75 KB)
