Typ GP-HZ
Hohlpuffer sind Hohlfedern aus Gummi oder Polyurethan.
Hohlpuffer wirken wie klassische gedämpfte Druckfedern. Die Befestigung erfolgt konstruktionsseitig über entsprechende Führungen, bei paarweiser Anordnung können Zug- und Druckkräfte aufgenommen werden.
Produktbeschreibung - Anwendungen

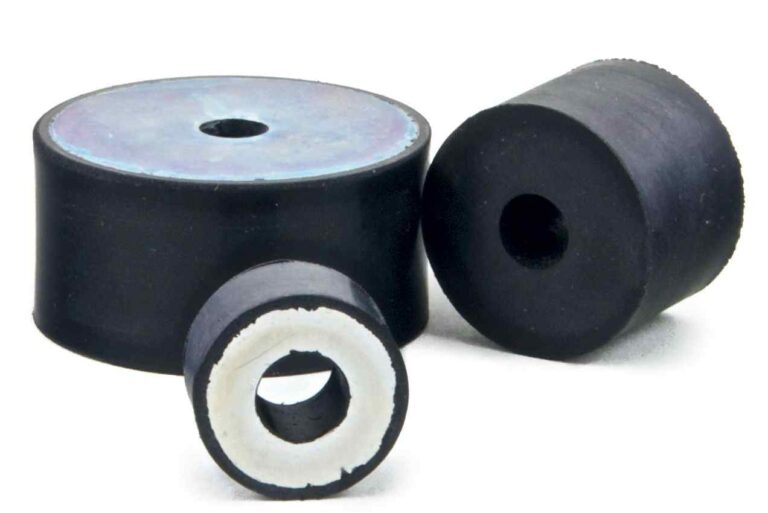

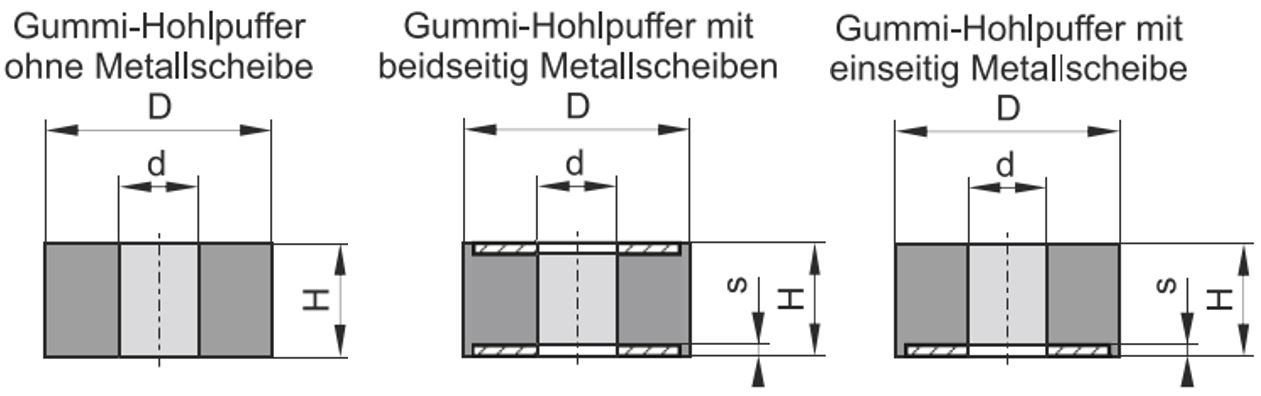

Hohlpuffer Gummi GP-HZ gibt es in 3 Ausführungen, ohne und mit einseitig bzw. beidseitig vulkanisierter Metallscheibe. Es sind einfache zylindrische Gummikörper mit einem Innendurchmesser.
Sie finden Anwendung ähnlich Druckfedern aus Metall, haben jedoch durch den Gummiwerkstoff bedingte zusätzliche Dämpfungseigenschaften.
Sie dürfen nur rein auf Druck beansprucht werden und können als Reihenanordnung auch übereinander angeordnet werden. Dadurch erhöht sich bei gleicher Belastung der Federweg.
Hohlpuffer aus Gummi werden in der Industrie sehr häufig als elastische Drehmomentstütze eingesetzt, bei bei richtiger Anordnung auch beidseitig auf Druck und Zug wirkend.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Aufgrund der großen Vielfalt an Puffern (siehe Rubrik „Abmessungen …“) sind nicht für alle Ausführungen Daten hinsichtlich der zulässigen Einzellast verfügbar. Wir unterstützen Sie jedoch gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich „Lösungen“ auf unserer Webseite.
Kennzeichnung
Beispiel:
Artikelnummer 125745
GP – HZ – 040/013,5 x 050 – CR 70 – ohne
| GP | GummiPuffer |
| HZ | Hohlpuffer zylindrisch |
| 040/013,5×050 | Durchmesser 40/13,5mm Höhe 50mm |
| CR | Neoprene |
| 70 | 70° Shr A (Gummihärte) |
| ohne | ohne Metallscheiben |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von GummiMetall Puffern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Parabelförmige und konische Anschlagpuffer bieten durch ihre Kontur einen progressiven Abbau der Stoßenergie.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden. Ausführliche Informationen dazu finden Sie in der Rubrik „Gummiwerkstoff“ oben, wir beraten Sie natürlich auch gern zum Thema.
Verwendung als Stellfuß
Bitte beachten Sie, dass Gummi (standardmäßig schwarz) in Kontakt mit sensiblen Oberflächen Abrieb und Verfärbungen erzeugen kann. Für diese Fälle besteht die Möglichkeit, den Gummi in hellgrau auszuführen.
Lagerlisten und Datenblätter (Download)
Im Download finden Sie die technischen Daten.
