Gelenkfuß
Gelenkfüsse sind rostfreie gummierte Stellfüsse mit einem Gelenk zum Ausgleich von bis zu 15° Schiefstellungen.
Sie eignen sich aufgrund ihrer hohen Federraten eher für rutschfeste Aufstellungen von Geräten mit hochfrequenten Anregungen, weniger für eine Schwingungsisolation mit typischen Unwuchtanregungen..
Sie haben eine Möglichkeit der Höhenverstellung zum Ausgleich von Unebenheiten.
Produktbeschreibung - Anwendungen
Gelenkfüsse sind rostfreie gummierte Stellfüsse mit einem Gelenk zum Ausgleich von bis zu 15° Schiefstellungen.
Sie haben eine Möglichkeit der Höhenverstellung zum Ausgleich von Unebenheiten.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach Bauraum, Gewinde und maximaler Belastung.
Diese Maschinenfüsse haben eine relativ geringe Elastizität und sind daher eher als rutschfeste Stellfüsse einsetzbar. Wenn es auf eine gute Schwingungsisolation zum Boden ankommt sollten weichere Maschinenfüsse eingesetzt werden.

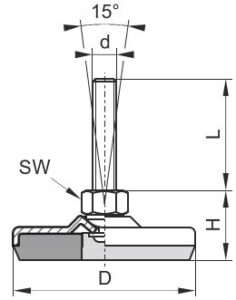

Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 123782
MF – GS – 050 x 035 – M12 x 100 – NBR 70 – V2A
| MF | Maschinenfuss |
| GS | Gelenkfuss |
| 050×035 | Durchmesser 50mm, 35mm hoch |
| M12x100 | Gewindespindel M12, 100mm lang |
| NBR | Butadien-Acrylnitril- Kautschuk |
| 70 | 70° Shr A (Gummihärte) |
| V2A | Edelstahl V2A |
Lagerlisten und Datenblätter (Download)

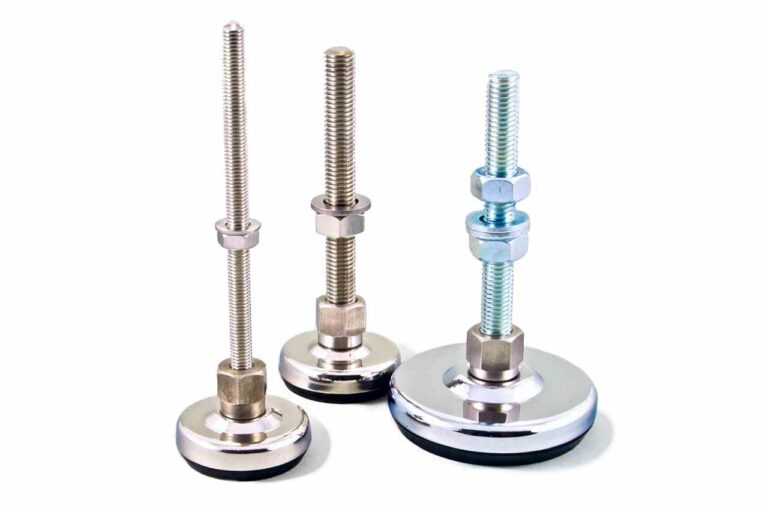

Gelenkfüsse sind in unterschiedlichen Tellerdurchmessern, Gewindegrössen und Spindellängen verfügbar. Die Metalle sind in Stahl verchromt und Edelstahl lieferbar. Zum Lieferumfang gehören eine zusätzliche Mutter mit Scheibe.
Im Download finden Sie die technischen Daten.
