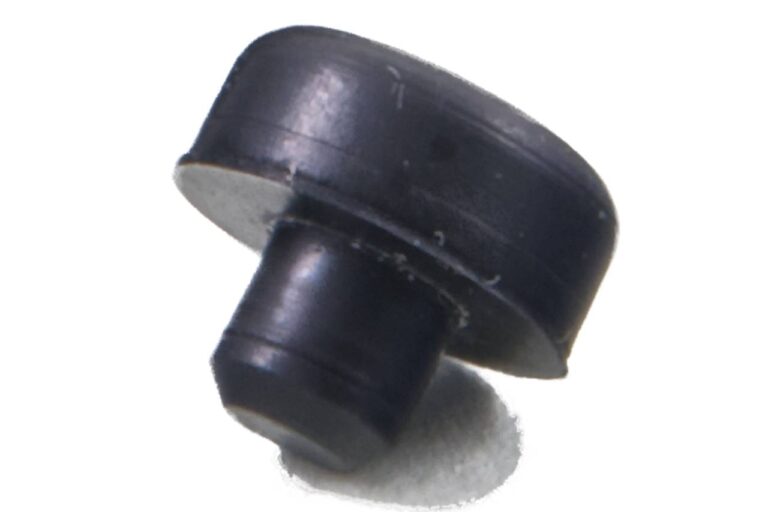

Pilzpuffer
elastischer Prallschutz
Stoßenergien beim Anschlag werden durch das Elastomer reduziert.
Mit Pilzpuffern kann beispielsweise bei Türen und Klappen der Lärm beim Zuschlagen sehr gut reduziert werden.
Die Befestigung erfolgt mittels Klemmung.
Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren.
Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren.
Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager.
Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers
Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse.
grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers
Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse.
grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers
Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse.
grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads
Produktbeschreibung - Anwendungen
Pilzpuffer finden Anwendung als Aufprallschutz z.B. bei Türen und Klappen.
schwingungstechnische Auslegung
Die Auswahl erfolgt nach vorhandenem Bauraum.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 123001
KT – PP – 010 x 004 – EPDM 60 – T2
| KT | Kleinteile |
| PP | Pilzpuffer |

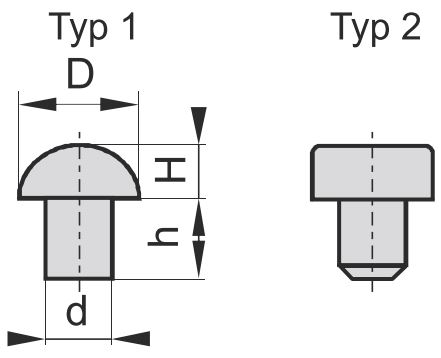

| 010×004 | Durchmesser 10mm Höhe 4mm |
| EPDM | Äthylen-Propylen-Dien-Polymer |
| 60 | 60° Shr A (Gummihärte) |
| T2 | Typ 2 |
Lagerlisten und Datenblätter (Download)
Im Download finden Sie die technischen Daten.
