Typ MF-H3

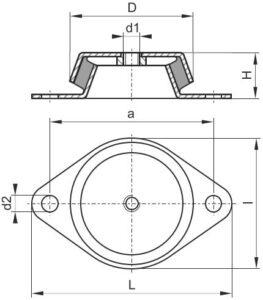

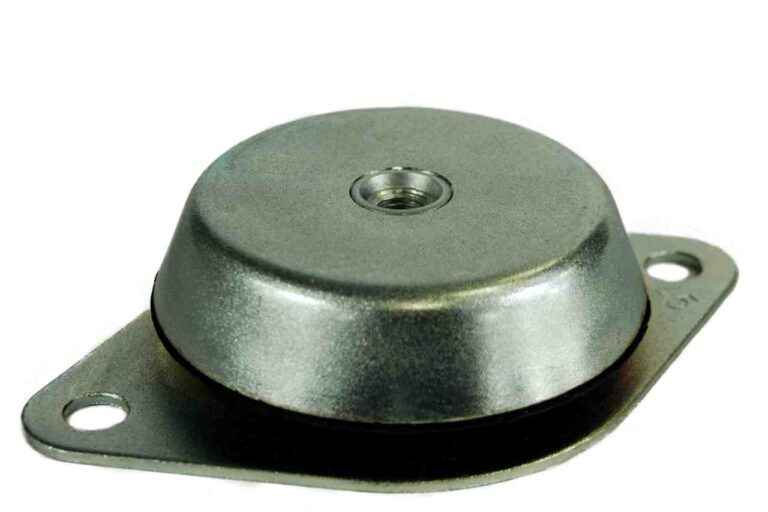

Maschinenfüsse Typ H3 sind Schwingungsdämpfer, mit denen mittelschwere Maschinen und Geräte schwingungs- oder stoßisoliert aufgestellt werden. Sie haben in der unteren Verschraubung einen ovalen Flansch mit 2 Bohrungen und sind in abreißsicheren und höhenverstellbaren Varianten verfügbar.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.
Produktbeschreibung - Anwendungen
Maschinenfüsse Typ H3 sind Schwingungsdämpfer, mit denen mittelschwere Maschinen und Geräte schwingungs- oder stoßisoliert aufgestellt werden. Sie haben in der unteren Verschraubung einen ovalen Flansch mit 2 Bohrungen und sind in abreißsicheren und höhenverstellbaren Varianten verfügbar.
Ob die Übertragung von Schwingungen und Stößen aus Maschinen an die Umgebung verhindert oder empfindliche Maschinen wie Waagen vor Einflüssen aus der Umgebung geschützt werden sollen, Maschinenfüsse sind die optimale Lösung.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Wir unterstützen Sie gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 124688
MF – H3 – 062 x 030 – M10 – NR 40
| MF | Maschinenfuss |
| H3 | Typ H3 |
| 062 x 030 | Durchmesser 62mm Höhe 30mm |
| M10 | Innengewinde M10 |
| NR | Naturkautschuk |
| 40 | 40° Shr A (Gummihärte) |
Wissenswertes
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden. Ausführliche Informationen dazu finden Sie im Datenblatt Gummiwerkstoff, wir beraten Sie natürlich auch gern zum Thema.
Lagerlisten und Datenblätter (Download)
Ausführliche Datenblätter mit Nennlast und Kraft-Weg-Verlauf für in der Regel kurzfristig verfügbare Produkte erhalten Sie direkt bei den Produkten im Shop.
richtiges Produkt für Anwendung finden?
● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)
Anwendungsbeispiele:
- Außenanlagen von Klimageräten
- Kompressoren
- Lüftungsanlagen
- Waschmaschinen
