Typ GP-DK
Anschlagpuffer als Gummipuffer mit konischer Kontur und einseitigem Aussengewinde reduzieren Stoßenergien beim Anschlag über ihre Einfederung und Dämpfung (Stoßdämpfung).
Die konische Kontur des Anschlagpuffers bewirkt gegenüber einer zylindrischen Kontur „weichere“ Anschläge.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
Produktbeschreibung - Anwendungen

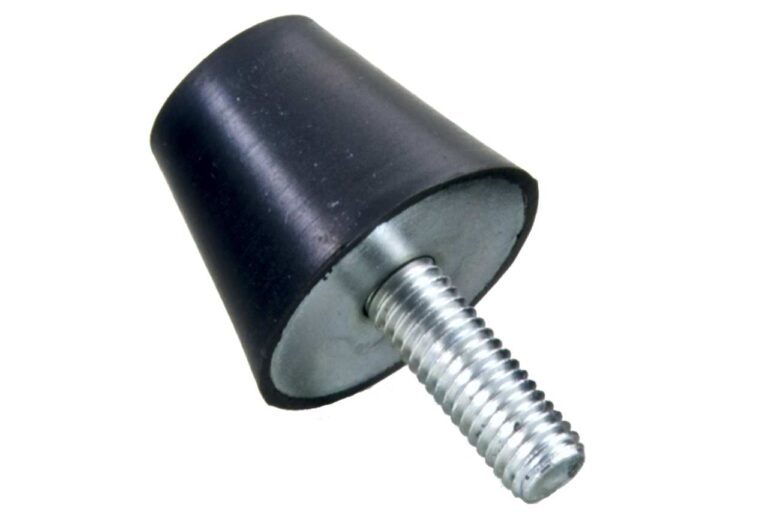

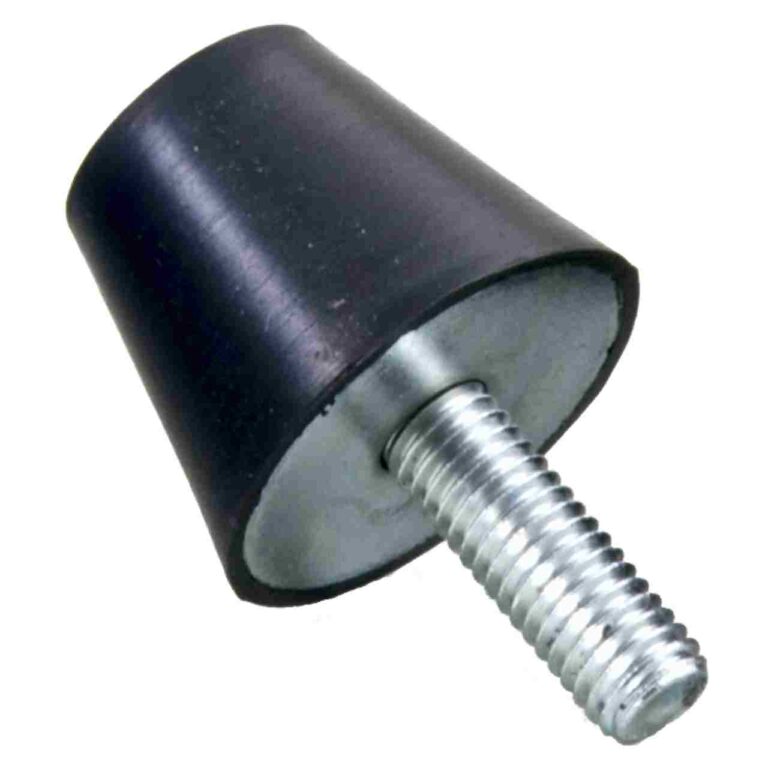

Anschlagpuffer Typ GP-DK bestehen aus einem Metall mit Aussengewinde, das mit einem konusförmigen Gummi vulkanisiert ist.
Diese spezielle Kontur ermöglicht im Vergleich zu zylindrischen Anschlagpuffern durch ein anderes Einfederverhalten eine nochmals bessere Stoßdämpfung beim Anschlag.
Sie dürfen auf Druck belastet werden.
Anschlagpuffer eignen sich besonders zur elastischen Wegbegrenzung und zur Abfederung von Stößen bei mobilen und nicht mobilen Aggregaten und Maschinen und finden als einfache und kostengünstige Lager Anwendung in nahezu allen Bereichen der Industrie.
schwingungstechnische Auslegung
Anschlagpuffer bauen die Stoßenergie über den Federweg ab. Der progressive Verlauf der Federrate (Kraft-Weg) unterstützt die Stoßdämpfung mit relativ weichen Anschlägen.
Die schwingungstechnische Auslegung erfolgt nach
- maximal zulässiger Stoßkraft (siehe hierzu auch Infos in „Berechnungsgrundlagen Anschlagpuffer“ im Bereich Download)
- maximalem Einfederweg bei Stoßbelastung (Angaben in den Datenblättern, bzw. ca. max. 50% der Höhe).
Aufgrund der großen Vielfalt an Puffern (siehe Rubrik „Abmessungen …“) sind nicht für alle Ausführungen Daten hinsichtlich der zulässigen Einzellast verfügbar. Wir unterstützen Sie jedoch gern bei einer Kalkulation.
Wenn Anschlagpuffer als einfacher Maschinenfuss eingesetzt werden sollen, liegen die zulässigen maximalen Belastungswerte weit unter den in den Datenblättern angegebenen Werten für Stoßlasten. Stimmen Sie sich bitte in diesem Fall mit uns ab.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 128590

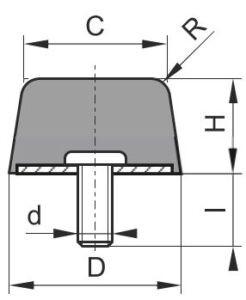

GP – DK – 015 x 012 – M4x15 – FKM 65
| GP | Gummi Puffer |
| DK | Typ DK (einseitig Außengewinde, konusförmig) |
| 015×012 | Durchmesser 15mm Höhe 12mm |
| M4x15 | Außengewinde M4, 15mm lang |
| FKM | FKM (Sondergummi) |
| 65 | 65° Shr A (Gummihärte) |
Wissenswertes
Anzugsmomente Schraubverbindung und Schraubensicherung
Bei der Montage von GummiMetall Puffern bitte die Standard- Festigkeit der Gewinde 5.6 (nach DIN ISO 898 T2) beachten, sofern nicht beim Produkt abweichend spezifiziert. Schraubverbindungen elastischer Lager erfordern aufgrund der dynamischen Beanspruchung immer die Verwendung einer entsprechenden Schraubensicherung.
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Parabelförmige und konische Anschlagpuffer bieten durch ihre Kontur einen progressiven Abbau der Stoßenergie.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden. Ausführliche Informationen dazu finden Sie in der Rubrik „Gummiwerkstoff“ oben, wir beraten Sie natürlich auch gern zum Thema.
Verwendung als Stellfuß
Bitte beachten Sie, dass Gummi (standardmäßig schwarz) in Kontakt mit sensiblen Oberflächen Abrieb und Verfärbungen erzeugen kann. Für diese Fälle besteht die Möglichkeit, den Gummi in hellgrau auszuführen.
Lagerlisten und Datenblätter (Download)
konusförmige Anschlagpuffer gibt es in einer sehr großen Vielfalt in unterschiedlichen Ausführungen hinsichtlich:
- Typ (DK / EK )
- Abmessungen (Durchmesser und Höhe)
- Gewinde (Größe, Länge und Metallausführung)
- Gummiart (Beständigkeiten) und Gummihärte.
Die folgende Lagerliste enthält eine kleine Auswahl an Anschlagpuffern Typ GP-DK, die Sie in unserem Shop beziehen können. Dort finden Sie direkt bei den Produkten auch die jeweiligen Datenblätter mit umfangreichen technischen Angaben.
Anschlagpuffer-GP-DK-Lagerliste.pdf (71 KB)
Berechnung-Anschlagpuffer.pdf (91 KB)
Gewünschte Abmessungen nicht in den Lagerlisten gefunden ?
Fragen Sie uns bitte an!
Durch den Zugriff auf umfangreiche Lagerbestände unterschiedlichster Ausführungen lässt sich oft eine schnelle und passende Lösung für andere Abmessungen, Gummihärten oder Werkstoffe auch in kleinen Mengen finden.
Wir fertigen Gummipuffer auch speziell nach Ihren Anforderungen in relativ geringen Mindestmengen, zum Beispiel in Edelstahl.
