Dämpfungsplatte Zell Polyurethan

Dämpfungsplatten PU dienen als einfache Lagerung stehender Geräte ohne Notwendigkeit der Befestigung.
Schwingungen und Stöße zwischen zwei Bauteilen werden durch das Elastomer reduziert. Über verschieden verfügbare Härtegrade kann die Lagerung schwingungstechnisch gut abgestimmt werden.

Die schwingungstechnische Auslegung erfolgt nach der Flächenpressung (Kontaktfläche, auf die ein Gewicht einer Maschine sich verteilt), fragen Sie uns gern an.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

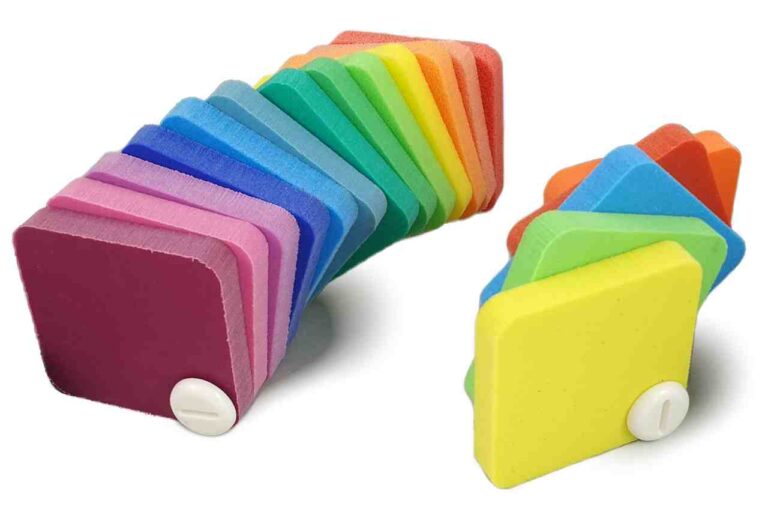

Dämpfungsmatten bestehen aus zelligem Polyurethan und sind in verschiedenen Raumdichten (= Härte), Abmessungen und Höhen verfügbar. Die Raumdichten sind farbig gekennzeichnet.

Hinsichtlich ihrer Anwendung unterscheiden wir zwischen

  • offenporige (Standard) und
  • geschlossenporige Ausführung.

Die geschlossenporige Ausführung ist für Anwendungen gedacht, die dauerhaft mit Nässe in Verbindung stehen.

Die schwingungstechnische Auslegung erfolgt nach der im Projekt vorhandenen Flächenlast (z.B. Gewichtskraft aus Masse zu Kontaktfläche zwischen Geräterahmen und Dämpfungsplatte).

Der beste schwingungstechnischen Wirkungsgrad wird dadurch erreicht, dass die im Projekt vorhandene Flächenbelastung dicht an der im Datenblatt angegebenen zulässigen Flächenlast liegt.

Bei einem unsymmetrischen Gesamtschwerpunkt des Gerätes ist es sehr gut möglich, mehrerer richtig ausgelegte Teilflächen unter dem Geräterahmen so anzuordnen, dass das Gerät nicht schief steht.

Wir unterstützen Sie gern bei einer Kalkulation.

Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite.

Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.

Beispiel:
Artikelnummer 204302
PU – DP – 500 x 012 x 2000 – RG 595 – G

PU Polyurethan
DP Dämpfungsplatte
500x012x2000 Breite 500mm, Höhe 12mm, Länge 2000mm
RG595 Raumgewicht 595 kg/m³
G geschlossenporig

Offenporige Dämpfungsplatten aus zelligem Polyurethan sind in vielen Raumdichten für eine optimale Abstimmung auf die Flächenlast verfügbar.

Für Anwendungen, bei denen die Elastomere dauerhaft mit Nässe in Verbindung kommen, verwendet man die geschlossenporige Ausführung.

Im Download finden Sie die technischen Daten.

Daempfungsplatte-offenporig.pdf (81 KB)

Daempfungsplatte-geschlossenporig.pdf (72 KB)
