EluFlex® ZDUM

EluFlex® der Bauform ZDUM sind elastische Schwingungsdämpfer, die für mechanisch abreißsichere Lagerungen entwickelt wurden. Sie werden beidseitig verschraubt (oben über eine innere zentrale Verschraubung). Die Montage kann dabei stehend, hängend oder als Wandbefestigung erfolgen. EluFlex® der Bauform ZDUM isolieren Schwingungen und Stöße und sind sehr robust und beständig gegen Umwelteinflüsse.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:

  • vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
  • niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
  • breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
  • Leichtbau durch Metalle aus einer eloxierten Alu Legierung
  • hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt

EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.

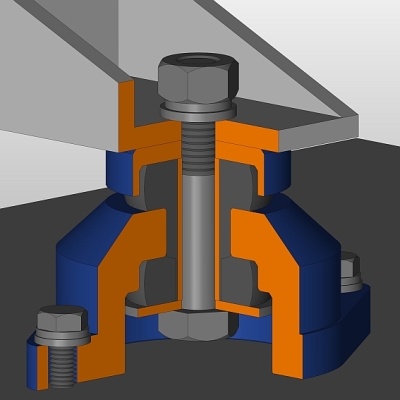

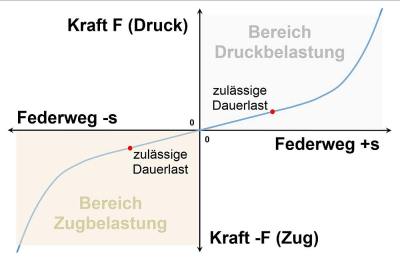

EluFlex® ZDUM besitzen eine Zug / Druck Federeinheit, die bei Montage definiert vorgespannt wird. Die Krafteinleitung erfolgt zwischen beiden Federn, so dass eine Zug / Druck Anordnung entsteht.

Lager dieser Baureihe können dadurch axial neben Druck- auch echte Zuglasten aufnehmen ohne mechanisch hart anzuschlagen und sind abreißsicher.

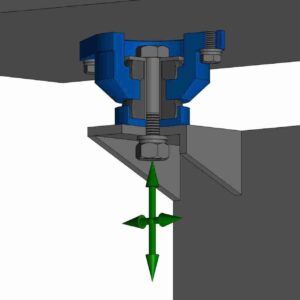

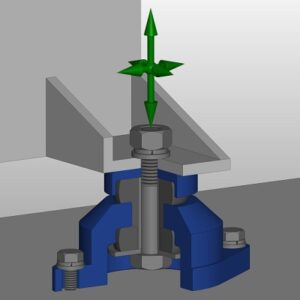

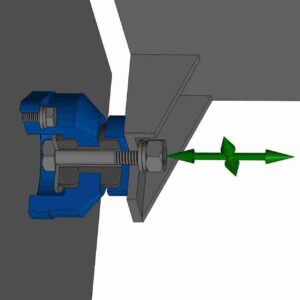

EluFlex® Schwingungsdämpfer der Bauform ZDUM können stehend, hängend oder als Wandhalterung eingesetzt werden.

EluFlex® ZDUM sind in 3 geometrischen Größen für 9 Lastbereiche verfügbar.

Bezeichnung Artikelnummer zentrale Verschraubung Lastbereich axial Eigenfrequenz bei Nennlast

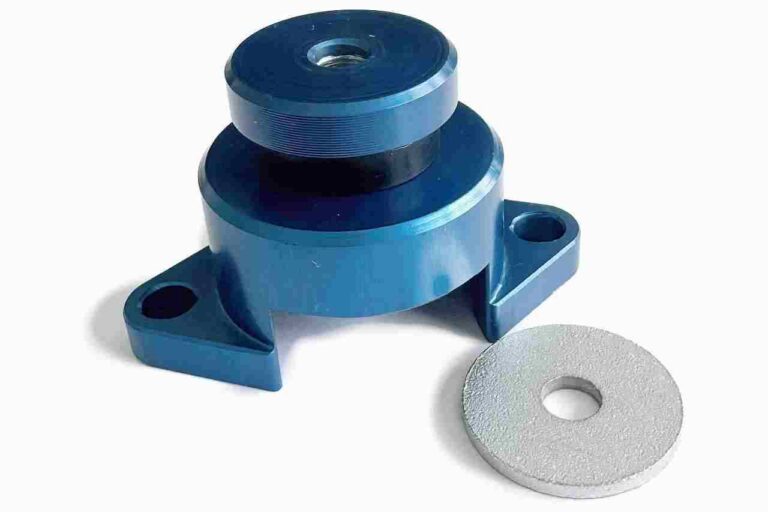

EluFlex® 40-8 ZDUM 920610 M6 2 … 8 kg 22 Hz
EluFlex® 40-16 ZDUM 920611 M6 6 … 16 kg 25 Hz
EluFlex® 40-30 ZDUM 920612 M6 15 … 30 kg 28 Hz

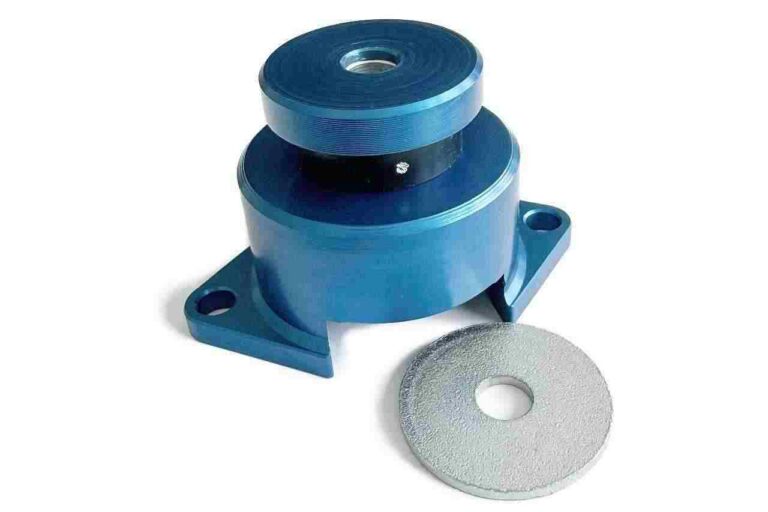

EluFlex® 50-15 ZDUM 920620 M8 4 … 15 kg 18 Hz
EluFlex® 50-30 ZDUM 920621 M8 10 … 30 kg 19 Hz
EluFlex® 50-50 ZDUM 920622 M8 20 … 50 kg 24 Hz

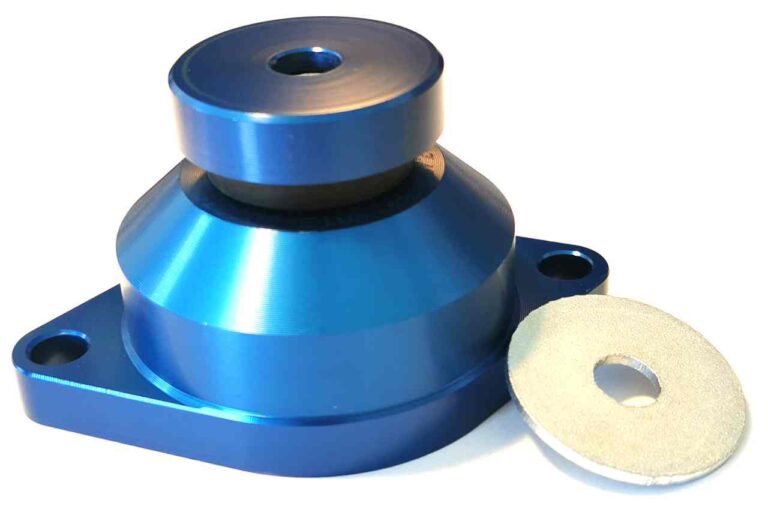

EluFlex® 60-25 ZDUM 920600 M10 5 … 25 kg 18 Hz
EluFlex® 60-50 ZDUM 920601 M10 20 … 50 kg 18 Hz
EluFlex® 60-120 ZDUM 920602 M10 50 … 120 kg 23 Hz

Download Übersicht Baureihe

Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.

EluFlex ZDUM 290726.pdf (501 KB)

Werkstoffeigenschaften-Gummi.pdf (75 KB)

Download Produkte

Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.

920610 EluFlex 040-8 ZDUM.pdf (555 KB)

920611 EluFlex 040-16 ZDUM.pdf (551 KB)

920612 EluFlex 040-30 ZDUM.pdf (560 KB)

920620 EluFlex 050-15 ZDUM.pdf (558 KB)

920621 EluFlex 050-30 ZDUM.pdf (559 KB)

920622 EluFlex 050-50 ZDUM.pdf (570 KB)

920600 EluFlex 060-25 ZDUM 290726.pdf (411 KB)

920601 EluFlex 060-50 ZDUM 290726.pdf (411 KB)

920602 EluFlex 060-120 ZDUM 290726.pdf (411 KB)

Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).

EluFlex_040_ZDUM_CAD_290726.zip (38 KB)

EluFlex_050_ZDUM_CAD_290726.zip (40 KB)

EluFlex_060_ZDUM_CAD.zip (25 KB)

Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.

EluFlex_040_ZDUM_3D_290726.zip (80 KB)

EluFlex_050_ZDUM_3D_290726.zip (88 KB)

EluFlex_060_ZDUM_3D.zip (113 KB)

Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.

EluFlex® SF nehmen Druck- und Schublasten auf und sind nicht mechanisch abreißsicher bei Zugbelastung. Für mobile Anwendungen mit dieser Anforderung sind EluFlex® ZDMF und EluFlex® ZDUM geeignet, für hängende Lagerungen EluFlex® DE.

Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.

Produkt finden

richtiges Produkt für Anwendung finden?

● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)

jetzt konfigurieren
Anwendungsbeispiele:
  • Außenanlagen von Klimageräten
  • Kompressoren
  • Lüftungsanlagen
  • Waschmaschinen
