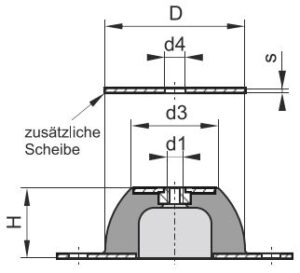

Typ MF-H2
Hutelemente Typ H2 sind Maschinenfüsse, mit denen leichte bis mittelschwere Maschinen und Geräte schwingungs- oder stoßisoliert aufgestellt werden. Sie haben in der oberen Verschraubung eine Gewindeplatte.
Ob die Übertragung von Schwingungen und Stößen aus Maschinen an die Umgebung verhindert oder empfindliche Maschinen wie Waagen vor Einflüssen aus der Umgebung geschützt werden sollen, Hutelemente sind die optimale Lösung.
Bitte bei der Auswahl beachten, dass sich die Belastung eines Maschinenfußes aus dem Gewicht der Maschine (1kg = 10N) und der Anzahl der Lager ergibt.Belastung: Druck, Schub
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
Produktbeschreibung - Anwendungen
Hutelemente Typ H2 sind Maschinenfüsse, mit denen leichte bis mittelschwere Maschinen und Geräte schwingungs- oder stoßisoliert aufgestellt werden. Sie haben in der oberen Verschraubung eine Gewindeplatte.
Ob die Übertragung von Schwingungen und Stößen aus Maschinen an die Umgebung verhindert oder empfindliche Maschinen wie Waagen vor Einflüssen aus der Umgebung geschützt werden sollen, Hutelemente sind die optimale Lösung.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach
- zulässiger Einzellast des Puffers (statische Dauerlast für ein Lager, i.d.R. resultierend aus der Massekraft) und
- Anregungsfrequenz bei harmonischer Anregung (z.B. Drehzahl einer Unwucht).
Wir unterstützen Sie gern bei einer Kalkulation.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich „Lösungen“ auf unserer Webseite.
Kennzeichnung
Zur eindeutigen Kennzeichnung der Produkte besitzen die Artikel neben unserer Artikelnummer folgende Systematik.
Beispiel:
Artikelnummer 125750
MF – H2 – 050 x 025 – M8 – NR 60
| MF | Maschinenfuss |
| H2 | Typ H2 |
| 050 x 025 | Durchmesser 50mm Höhe 25mm |
| M8 | Innengewinde M8 |
| NR | Naturkautschuk |
| 60 | 60° Shr A (Gummihärte) |
Wissenswertes
Gummihärte
Die marktüblichen Einteilungen sind
- weich (30° … 45° Shr A)
- mittel (50° … 65° Shr A)
- hart (70° … 80° Shr A).
Wir liefern in Gummihärten von 30° bis 80° Shr A in Abstufungen von 5° Shr A. Die Gummifertigung erfolgt mit den zulässigen Maßabweichungen nach DIN ISO 3302-1 Teil1 M3/M4 und in einer Härtetoleranz von ±5° Shr A, wenn nicht explizit abweichend vereinbart.
Federeigenschaften
Die axiale Steifigkeit (Federrate) eines Gummipuffers wird durch die Geometrie des Puffers (Ø und Höhe) und die Gummihärte bestimmt. Ein Puffer mit einer geringeren Höhe bei gleichem Ø und Gummihärte besitzt eine höhere radiale und axiale Steifigkeit.
Beständigkeiten
Standardmäßig werden Gummipuffer in NR (Naturkautschuk) angeboten, da dieser sehr gute elastische Eigenschaften besitzt. Sind besondere Beständigkeiten (z.B. gegen Kraftstoffe / Öl) gefordert, können Puffer auch in anderen Gummiwerkstoffen gefertigt werden. Ausführliche Informationen dazu finden Sie im Datenblatt Gummiwerkstoff, wir beraten Sie natürlich auch gern zum Thema.
Lagerlisten und Datenblätter (Download)
Ausführliche Datenblätter mit Nennlast und Kraft-Weg-Verlauf für in der Regel kurzfristig verfügbare Produkte erhalten Sie direkt bei den Produkten im Shop.
