EluFlex® ZDMF
EluFlex® der Bauform ZDMF sind Schwingungsdämpfer, die speziell für mechanisch abreißsichere Lagerungen entwickelt wurden. Diese sind z.B. bei Anlagen mit hohem Schwerpunkt bei geringer Aufstandfläche oder Dachaufbauten erforderlich, bei denen Kippbelastungen auftreten können.
Sie decken einen Lastbereich von 5 bis 2.000 kg Einzellast ab und werden unter Maschinen verschraubt.
EluFlex® der Bauform ZDMF isolieren Schwingungen und Stöße und wirken durch 2 gegeneinander arbeitende Federn auch bei axialen Zugbelastungen sehr effektiv ohne harte Anschläge.
Hervorragende Isolationsgrade verbinden sich mit einer sehr hohen Robustheit und Beständigkeit gegen Umwelteinflüsse.
Belastung: Druck, Schub, Zug
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
Warum EluFlex ?
Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:
- vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
- niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
- breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
- Leichtbau durch Metalle aus einer eloxierten Alu Legierung
- hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt
EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.
Funktionsweise

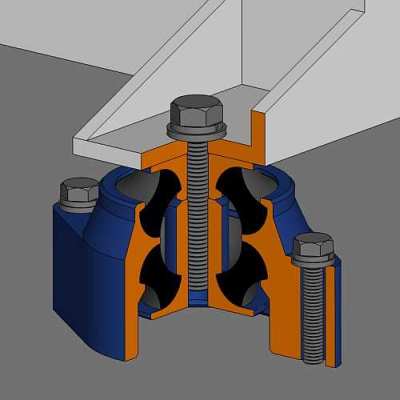

EluFlex® ZDMF besitzen 2 weiche, 180° gegeneinander verbaute Federn. Die Krafteinleitung erfolgt zwischen beiden Federn, so dass eine Zug / Druck Anordnung entsteht.
Lager dieser Baureihe können dadurch axial neben Druck- auch echte Zuglasten aufnehmen ohne mechanisch hart anzuschlagen und sind abreißsicher.
Montage

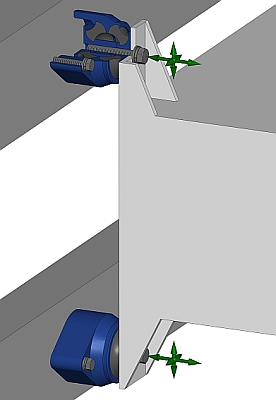

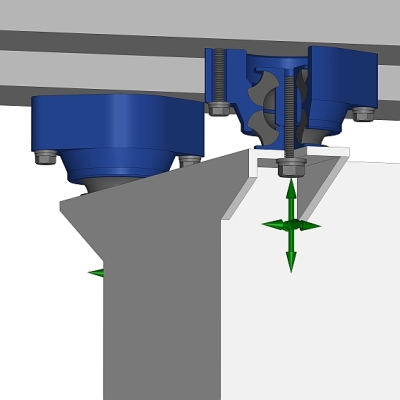

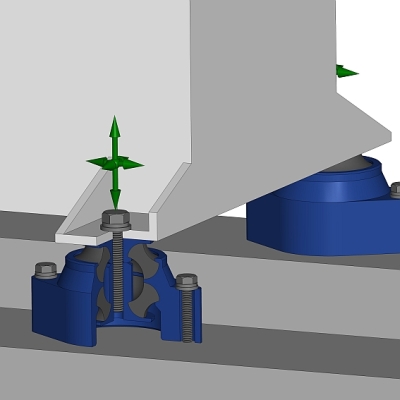

EluFlex® Schwingungsdämpfer der Bauform ZDMF können stehend, hängend oder als Wandhalterung eingesetzt werden.
Im Download finden Sie Hinweise zu den Montagemöglichkeiten und der Montage an sich.

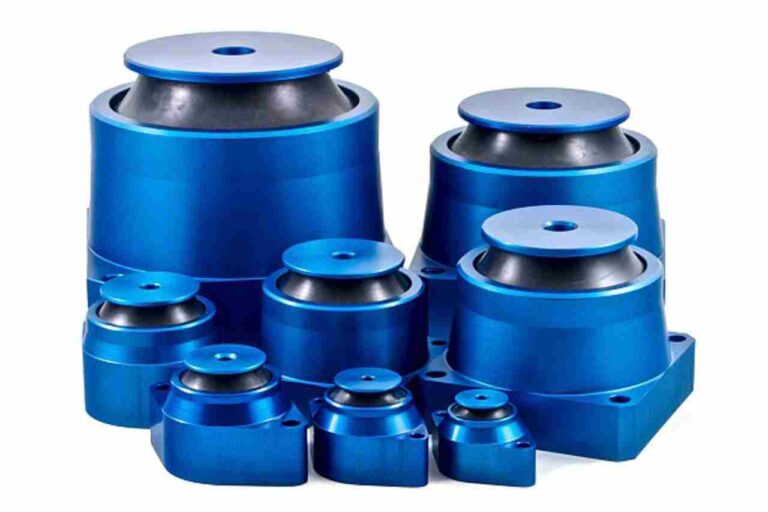

Baugrößen - Lastbereiche - Überblick

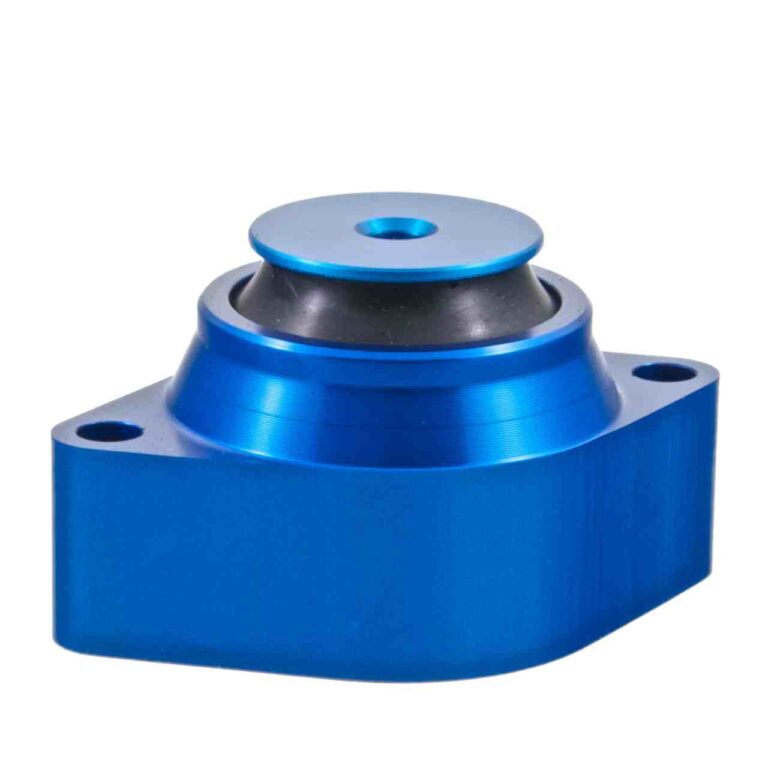

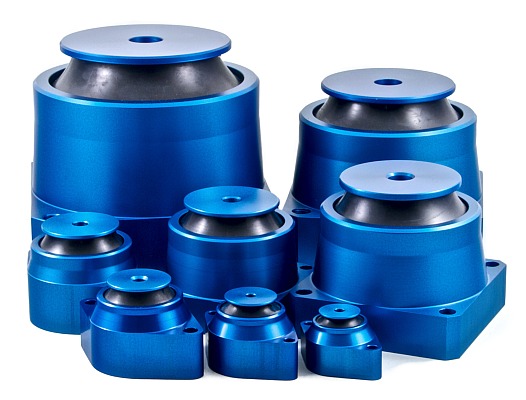

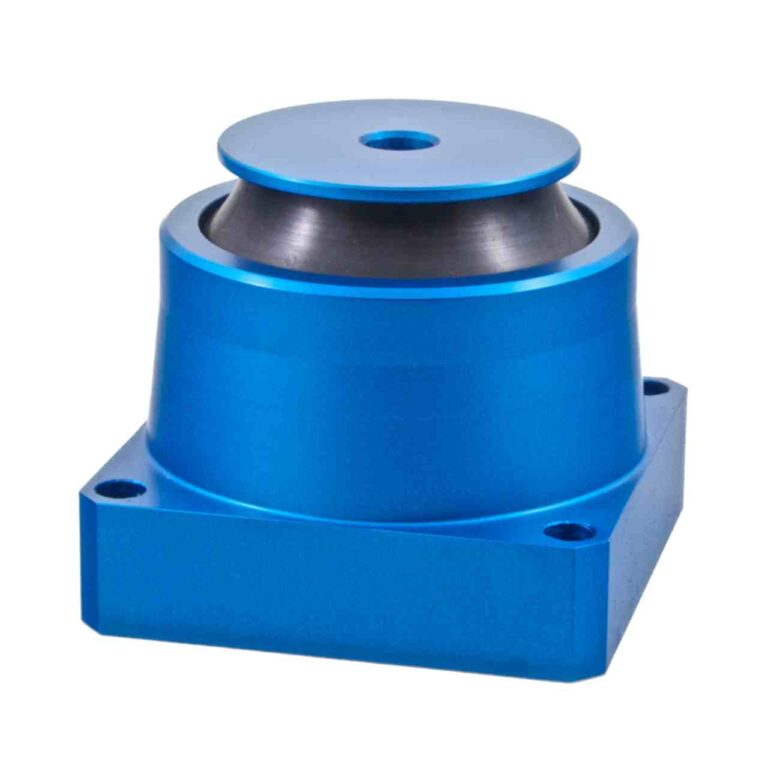

EluFlex® ZDMF sind in 8 geometrischen Größen als 2- und 4-Loch Flansch verfügbar.
| Bezeichnung | Artikelnummer | zentrale Verschraubung | Lastbereich axial | Eigenfrequenz bei Nennlast |
|---|---|---|---|---|
| EluFlex® 40-25 ZDMF | 920310 | M6 | 5 … 25 kg | 11,0 Hz |
| EluFlex® 50-50 ZDMF | 920311 | M6 | 10 … 50 kg | 10,1 Hz |
| EluFlex® 60-100 ZDMF | 920312 | M8 | 20 … 100 kg | 10,9 Hz |
| EluFlex® 70-200 ZDMF | 920313 | M10 | 30 … 200 kg | 10,0 Hz |
| EluFlex® 90-300 ZDMF | 920324 | M12 | 50 … 300 kg | 8,7 Hz |
| EluFlex® 120-500 ZDMF | 920325 | M16 | 70 … 500 kg | 7,2 Hz |
| EluFlex® 150-750 ZDMF | 920316 | M20 | 100 … 750 kg | 5,8 Hz |
| EluFlex® 180-1000 ZDMF | 920317 | M24 | 200 … 1.000 kg | 5,6 Hz |
| EluFlex® 180-1500 ZDMF | 920318 | M24 | 400 … 1.500 kg | 6,3 Hz |
| EluFlex® 180-2000 ZDMF | 920319 | M24 | 600 … 2.000 kg | 8,1 Hz |
Datenblätter (Download)
Download Übersicht Baureihe
Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.
Werkstoffeigenschaften-Gummi.pdf (75 KB)
Download Produkte
Im Download finden Sie die ausführlichen technische Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.
920310 EluFlex 040-25 ZDMF.pdf (218 KB)
920311 EluFlex 050-50 ZDMF.pdf (218 KB)
920312 EluFlex 060-100 ZDMF.pdf (219 KB)
920313 EluFlex 070-200 ZDMF.pdf (372 KB)
920324 EluFlex 090-300 ZDMF.pdf (347 KB)
920325 EluFlex 120-500 ZDMF.pdf (347 KB)
920316 EluFlex 150-750 ZDMF.pdf (346 KB)
920317 EluFlex 180-1000 ZDMF.pdf (352 KB)
CAD Daten (Download)
Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).
3Dpdf (Download)
Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.
