Freudenberg Schwab Anschlagscheiben
Freudenberg Schwab gummierte Anschlagscheiben begrenzen wirksam Bewegungen von Lasten bei bewegten und unbewegten Aggregaten, Maschinen und Anschlägen. Sie werden vorzugsweise zur axialen Wegbegrenzung bei Konuslagern oder auch Ultrabuchsen verwendet.
Belastung: Druck
Produktbeschreibung
Die Anschlagscheiben werden vielfach für die wirksame Begrenzung von Bewegungen eingesetzt und bieten folgende Eigenschaften.
- robust
- montagefreundlich
- Optional
- RoHS-konform.

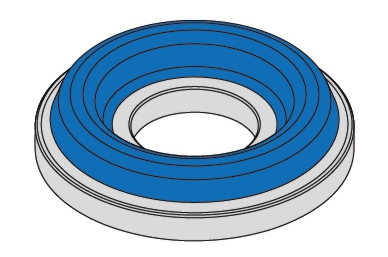

Das Lagerelement besteht aus einer Scheibe mit oder ohne Bohrung, auf die einseitig eine Elastomerspur anvulkanisiert ist.
Anwendung / Belastungsrichtungen
Anschlagscheiben begrenzen wirksam Bewegungen von Lasten bei bewegten und unbewegten Aggregaten, Maschinen und Anschlägen.
Sie werden vorzugsweise zur axialen Wegbegrenzung bei Konuslagern oder auch Ultrabuchsen verwendet.
Elastomerbeschichtete Anschlagscheiben sind im Wesentlichen in Abhängigkeit des Rotations-Querschnitts und der Höhe der Elastomerspur sowie des Elastomers unterschiedlich steif und dämpfend.
Sie weisen in den radialen Richtungen (X- und Y-Richtung) die gleiche Steifigkeit auf und sind in axialer Belastungsrichtung wesentlich steifer.
Durch die trapezförmige Gestaltung der Elastomerspur (Betrachtung im Querschnitt) wird bei sonst gleichen Größen Durchmesser und Höhe ein „weicherer“ Verlauf der Kennlinie gegenüber rechteckiger Gestaltung erreicht.
Die eingezogene Gestaltung führt zu kleineren Steifigkeiten in axialer Richtung und bei sonst gleichen Einfederungen in der Regel zu höheren Lebensdauern.
Die Steifigkeit in axialer Richtung nimmt von Variante I zu III deutlich zu. Die Gewichtslast sollte in Längsachse aufgenommen werden.
Einbau und Montage
Anschlagscheiben mittig und senkrecht zu der axialen Hauptbelastung anzuordnen.
Die Last ist über den gesamten ebenen Anlagebereich, der Elastomerspur gegenüber, aufzunehmen.
Es ist sicherzustellen, dass Befestigungselemente, wie Schrauben, den Bewegungsbereich der Anschlagflächen nicht einschränken.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-gummierte-Anschlagscheibe.pdf (50 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
