Freudenberg Schwab Doppel U-Lager
Freudenberg Schwab Doppel-U-Lager dienen unter anderem der Lagerung von Instrumenten, Aggregaten, Pumpen, Verdichtern und Kompressoren.
Belastung: Druck, Schub
Produktbeschreibung
Doppel-U-Lager sind besonders für Isolationsaufgaben geeignet. Diese Lager zeichnen sich durch einen besonders einfachen Aufbau und eine hohe Montagefreundlichkeit aus.
Die Lager zeichnen sich aus durch
- gutes Isolationsvermögen in Z-Richtung
- wirksame Begrenzung von Stößen in Einfederungsrichtung
- kaum Progression
- lineare Kennlinie
- RoHS-konform.

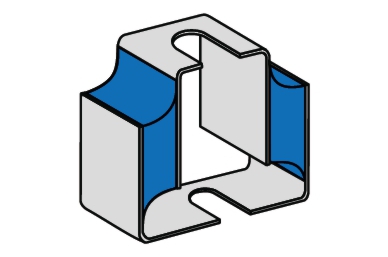

Sie bestehen aus zwei ineinander greifenden, durch Elastomerspuren miteinander verbundenen U-förmigen Stahlprofilen.
Anwendung / Belastungsrichtungen
Doppel-U-Lager dienen unter anderem der Lagerung von Instrumenten, Aggregaten, Pumpen, Verdichtern und Kompressoren.
Ebenfalls eignen sie sich zur Abkopplung von Abluftkanälen, da sie neben der Körperschallisolierung auch Wärmedehnungen ausgleichen können.
Sie sind so gestaltet, dass die Schubsteifigkeiten in der Reihenfolge Y, Z, X zunehmen.
Bauartbedingt begrenzen sie starke Stöße in Einfederungsrichtung (+Z). Die wirksamen Steifigkeiten können durch Drehung des Lagers um die statische Last (Z-Achse) variiert werden.
Die Hauptbelastungsrichtung +Z ist senkrecht zu den Befestigungsebenen zu wählen.
Einbau und Montage
Doppel-U-Lager sind durch entsprechende Nuten für Schraubverbindungen konzipiert.
Ein nicht bedingter Versatz der U-Profile gegeneinander ist zu vermeiden.
Der Ausgleich eines geringen, montagebedingten Versatzes bzw. Winkelversatzes ist bauteilabhängig möglich.
Auf vollflächigen Kontakt zwischen den Anschraubflächen des U-Profils und dem Rahmen bzw. der zu lagernden Masse ist zu achten.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-Doppel-U-Lager.pdf (71 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
