Freudenberg Schwab Puffer
Freudenberg Schwab Puffer eignen sich besonders zur elastischen Wegbegrenzung und zur Abfederung von Stößen bei mobilen und nicht mobilen Aggregaten, Maschinen, sowie allgemein als Anschläge.
Belastung: Druck
Produktbeschreibung
Puffer zeichnen sich durch ihre Robustheit aus. Die breite Palette an Abmessungsvarianten ermöglicht einen universellen Einsatz.
Sie haben folgende Eigenschaften.
- wirksame Abfederung und Dämpfung von Stößen
- montagefreundlich
- RoHS-konform.

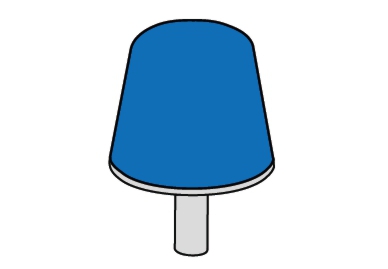

Die Puffer bestehen aus einem Elastomerkörper mit einer Stirnfläche, an die eine Metallscheibe mit Gewindebolzen/ Mutter anvulkanisiert ist.
Der Elastomerkörper ist parabelförmig, in zylindrischer Form sowie mit eingezogener Elastomerkontur erhältlich.
Anwendung / Belastungsrichtungen
Puffer eignen sich besonders zur elastischen Wegbegrenzung und zur Abfederung von Stößen bei mobilen und nicht mobilen Aggregaten, Maschinen, sowie allgemein als Anschläge.
Puffer mit eingezogener Kontur sind speziell für hohe dynamische Lasten gestaltet.
Durch die parabelförmige Gestaltung des Puffers (Betrachtung im Längsschnitt) wird ein „weicherer“ Verlauf der Kennlinie gegenüber zylindrischer Gestaltung erreicht.
Die eingezogene Gestaltung bei Rundpuffern führt bei sonst gleicher Einfederung zu deutlich höheren Lebens – dauern.
Rundpuffer, die gegen eine ebene Fläche treffen, können bei dem Aufprall Geräusche erzeugen.
Parabel – puffer reduzieren diese Geräuschentwicklung drastisch.
Einbau und Montage
Die Puffer sind für die Befestigung mit Schraubverbindungen vorbereitet.
Bei der Metallscheibe bitte vollflächigen Kontakt zu der Anschraubfläche sicherstellen.
Auf Ebenheit der Anschraubfläche des Rahmens und der Anschlagfläche der abzufedernden Masse achten.
Die Gestaltung der Durchgangsbohrungen zur Aufnahme der Gewindebolzen ist entsprechend DIN EN 20273 auszuführen.
Die Mittelachse der Puffer bitte koaxial zur Stoßrichtung ausrichten.
Das Drehmoment darf nicht über den Gummi eingebracht werden.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-Puffer.pdf (89 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
