Die Freudenberg Schwab Schichtfeder ist ein elastisches Auflagerelement, welches sich für den Einsatz zur Lagerung von Baugruppen, wie Motoren oder Getriebe, eignet.
Belastung: Druck, Schub
Produktbeschreibung
Schichtfedern dienen speziell der Entkopplung horizontaler Schwingungsanregungen. Gleichzeitig sind diese Lager elemente vertikal sehr steif.
Sie haben folgende Eigenschaften.
- gutes Isolationsvermögen in radialer Richtung
- drucksteif in axialer Richtung
- montagefreundlich
- RoHS-konform.
Die Schichtfeder besteht aus mindestens zwei parallel übereinander angeordneten Metallteilen, die fest mit den dazwischen befindlichen Elastomerschichten durch Vulkanisation verbunden sind.
Schichtfedern sind als Auflager ausgeführt, sie können aber auch winklig zur vertikalen Hauptlast angeordnet werden.
Anwendung / Belastungsrichtungen

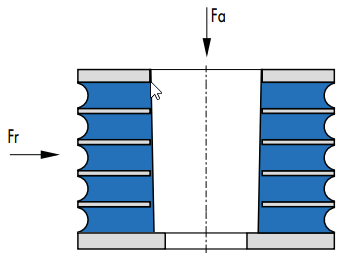

Schichtfedern weisen in den radialen Richtungen (X- und Y-Richtung) die gleiche Steifigkeit auf und sind in vertikaler Richtung (Z-Richtung) besonders steif.
Die wirksamen Steifig keiten können durch Drehung des Lagers zur statischen Last variiert werden.
Schichtfedern sind für die hauptsächliche Belastung in axialer, wie auch radialer Richtung gestaltet, können aber auch winklig zur vertikalen Hauptbelastung belastet werden.
Die wirksamen Steifigkeiten können durch Drehung des Lagers zur statischen Last variiert werden. Die Gewichtslast sollte in Längsachse dazu aufgenommen werden.
Einbau und Montage
Der Ausgleich eines geringen, montagebedingten Versatzes bzw. Winkelversatzes ist bauteilabhängig möglich.
Die Schichtfedern sind hauptsächlich in Achse zur axialen Hauptbelastung anzuordnen und je über die gesamten ebenen Flächen der äußeren Metallteile gleichmäßig zu belasten.
Das Lagerelement ist so zu montieren, dass die äußeren Metallteile der Schichtfedern zueinander vorgespannt sind.
Beim Einbau winklig zur vertikalen Hauptbelastung bitte auf ausreichenden seitlichen Formschluss – vollflächige Anlage der äußeren Metall teile – achten.
Die Vorspannung der äußeren Metallteile zueinander ist zu gewährleisten.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-Schichtfeder.pdf (49 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
