Freudenberg Schwab Schienen
Freudenberg Schwab Schienen eignen sich zur Lagerung von Schiffsmotoren, großen stationären Motoren, Drehbänken, Aufzugsmaschinen sowie Rüttel- und Vibrationsmaschinen.
Belastung: Druck, Schub
Produktbeschreibung
Schienen werden besonders dort ein gesetzt, wo aus Platzmangel oder hoher Belastung der Einsatz von Puffern nicht möglich ist.
Sie haben folgende Eigenschaften.
- Lagerung kann individuell eingestellt werden
- flexibel an die jeweilige Belastung anpassbar
- universell einsetzbar
- RoHS-konform.

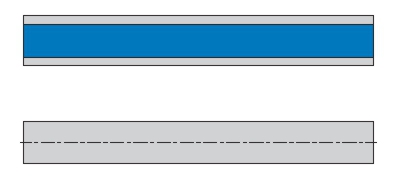

Das Lagerelement besteht aus zwei Metallteilen, zwischen die eine Elastomerspur vulkanisiert ist.
Erhältlich sind die Schienen in der Länge 2000 mm. Es ist darauf zu achten, dass die Länge nicht kürzer als die Profilbreite ist.
Unter statischer Last können ca. 10% der Gummihöhe „h“ zusammengedrückt werden.
Anwendung / Belastungsrichtungen
Schienen eignen sich zur Lagerung von schwersten Maschinen, Anlagen, Aggregaten und Fundamenten.
Sie eignen sich zur Lagerung von Schiffsmotoren, großen stationären Motoren, Drehbänken, Aufzugsmaschinen sowie Rüttel- und Vibrationsmaschinen.

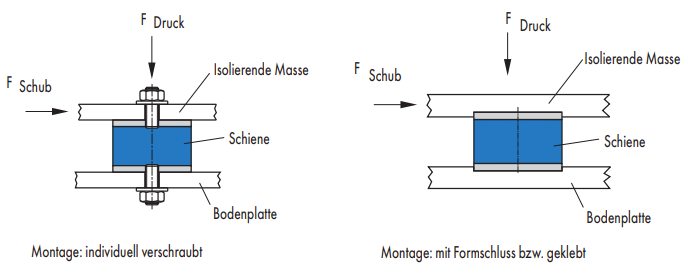

Einbau und Montage
Zur Befestigung der Schiene können nachträglich individuelle Gewinde eingebracht werden.
Schienen können auch ohne zusätzliche Verschraubung montiert werden, wenn die Einfederung deutlich größer ist als die max. Amplitude.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-Schiene.pdf (52 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
