Freudenberg Schwab Ultrabuchsen
Für Freudenberg Schwab Ultrabuchsen bietet sich ein breites Anwendungsspektrum als elastisches Verbindungselement. Typische Einsatzfälle sind elastische Gelenke an Schwingungsrüttlern oder elastische Lager in Lagerböcken für Wellen, Achsen, aber auch in Lenker und Kupplungen.
Belastung: Druck, Schub, Torsion, kardanisch
Produktbeschreibung
Die Ultrabuchse ist eine zylindrische Buchse, die axiale, radiale, torsionale Bewegungen sowie kardanische Auslenkungen aufnehmen kann.
Sie hat folgende Eigenschaften.
- wartungsfrei
- vermeidet Körperschall übertragung
- Ausgleich von Fertigungs toleranzen
- als Kupplung in Antrieben/ Antriebssträngen nutzbar
- reduziertes Setzen bei radialer Belastung
- erhöhte Belastbarkeit in radialer Richtung
- RoHS-konform.
Ultrabuchsen sind aus einer inneren und einer äußeren Präzisionshülse gefertigt, die durch eine einvulkanisierte Elastomerschicht verbunden sind.
Sie haben einen auf Druck „vorgespannten Gummi“.
Dies wird durch bleibende Reduzierung des Außendurchmessers der Außenhülse und Vergrößerung des Innendurchmessers der Innenhülse durch plastische Umformung der Metallteile erreicht.
Die Lebensdauer wird hierdurch erheblich erhöht.
Anwendung / Belastungsrichtungen
Für Ultrabuchsen bietet sich ein breites Anwendungsspektrum als elastisches Verbindungselement.
Typische Einsatzfälle sind elastische Gelenke an Schwingungsrüttlern oder elastische Lager in Lagerböcken für Wellen, Achsen, aber auch in Lenker und Kupplungen.
Die Ultrabuchsen sind über die ange gebenen Artikel (siehe Artikelliste) hinaus in verschiedenen Ausführungen, die für Anwendungen bis hin zu Lastbereichen von 460 kN reichen, erhältlich.

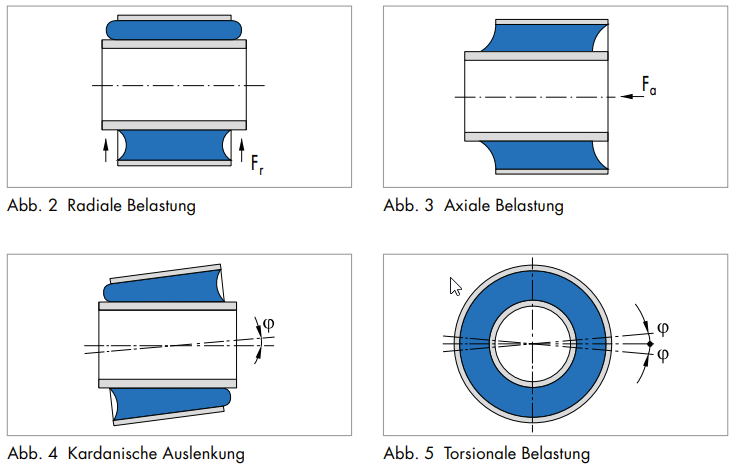

Ultrabuchsen lassen sich radial, axial, torsional sowie im geringen Maße auch kardanisch verformen.
Die Hauptbelastungsrichtung wird senkrecht zur Längsachse und mittig zur Längsausdehnung empfohlen (Radialbelastung).
Für die dynamische Beanspruchung sind die Werte sa und sr um ca. 50% kleiner anzusetzen.
Einbau und Montage
Ultrabuchsen sind innen und außen für eine Presspassung vorbereitet.
Der Ausgleich eines geringen, montagebedingten Versatzes bzw. Winkelversatzes ist bauteilabhängig möglich.
Die Hülsen sind nach Möglichkeit über den gesamten zylindrischen Fügebereich aufzunehmen.
Ein- und Aufpresskräfte, sowie Auspresskräfte sind gleichmäßig über die Stirnflächen der Präzisionshülsen einzuleiten.
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Freudenberg-Schwab-Ultrabuchse.pdf (250 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
