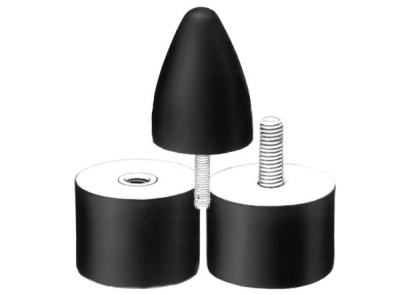

MEGI® Anschlagpuffer
Megi-Anschlagpuffer werden zur Begrenzung von Anschlägen, z.B. bei elastisch gelagerten Aggregaten, und als Stoßanschlag zur Begrenzung des Federweges bei Fahrzeugen eingesetzt.
zulässige Belastung: Druck
Produktbeschreibung
Megi-Anschlagpuffer werden grundsätzlich nur auf Druck beansprucht.
Bei Einbau ist darauf zu achten, daß Horizontalbewegungen von Bauteilen gegenüber der Druckbelastungsrichtung der Megi-Anschlagpuffer vermieden werden.
Dies führt aufgrund des Abriebs zu erhöhtem Verschleiß.

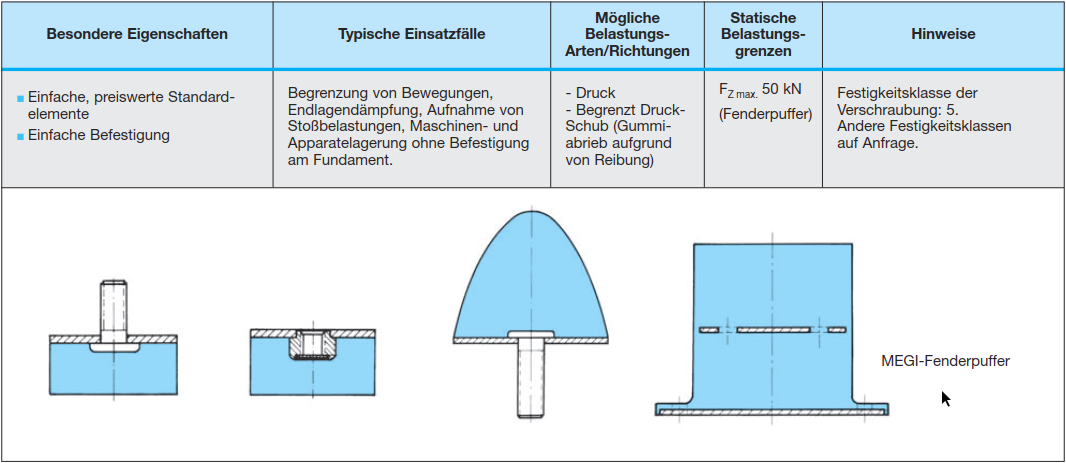

Die verschiedenen Bauformen, z.B. mit Gewindebolzen, Muttergewinde oder Flanschbefestigung, ermöglichen für fast jeden Einbaufall eine günstige Montagemöglichkeit.
Anwendung / Belastungsrichtungen
Megi-Anschlagpuffer werden zur Begrenzung von Anschlägen, z.B. bei elastisch gelagerten Aggregaten, und als Stoßanschlag zur Begrenzung des Federweges bei Fahrzeugen eingesetzt.
Auch bei Maschinen, die nicht fest mit dem Fundament verankert werden sollen und auf empfindlichen Fußböden stehen, wie z.B. Büromaschinen, werden Megi-Anschlagpuffer ebenfalls verwendet.

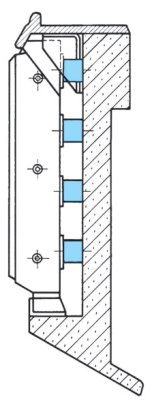

Die größere Ausführung, wie z.B. der Megi-Fenderpuffer, wird bei großen und sehr großen Stoßbelastungen eingesetzt, wo große Stoßenergien aufgenommen werden müssen.
Einbau und Montage
Mit Megi-Anschlagpuffern kann ein Belastungsspektrum bis 50 KN je nach verwendeter Bauform und Puffergröße abgedeckt werden.
Weitere Angaben sind den Tabellen im Katalogauszug (Download) zu entnehmen.
Die max. Anzugsmomente an der zentralen Verschraubung sind entsprechend einer Festigkeitsklasse 5 zu wählen.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
MEGI-Anschlagpuffer.pdf (134 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
