MEGI® Konus
Megi-Konen eignen sich in hervorragender Weise für die schwingungsisolierte, d.h. vibrationsarme Lagerung von Motoren, Karosserieaufbauten auf Fahrgestellrahmen, Kompressoranlagen an Triebwagen u.ä..
zulässige Belastung: Druck, Schub, Zug
Produktbeschreibung

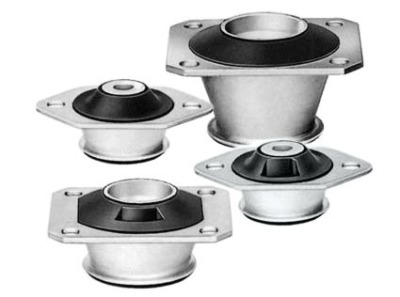

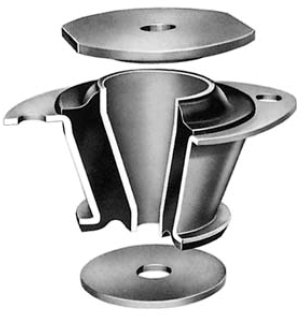

Megi-Konen bestehen aus konischen Innen- und Außenmetallteilen.
Das konische Außenteil ist im Befestigungsbereich als ovales bzw. rechteckiges Flanschteil ausgebildet.
Zur Begrenzung der Druck und Zugverformungen sind Anschlagscheiben vorhanden.
Diese wirken bei extrem hohen Belastungen als Abreißsicherung.
Durch die über dem Konus liegende Anschlagplatte, die sich bei übergroßen Kräften in Druckrichtung auf den oberen Gummiwulst legt, können axiale Stoßkräfte progressiv abgefangen werden.
Bei übergroßen Zugkräften federt der Innenkonus nur soweit ein, bis die untere Anschlagplatte am unteren Wulst des Außenkonus zur Anlage kommt.
Megi-Konen sind im Auslegungsbereich axial weich und radial sehr steif.
Diese Elemente sind verzinkt und Cr6-frei passiviert.
Mit Megi-Konen kann ein Belastungsspektrum bis 17 KN je nach verwendetem Konus und verwendeter Gummiqualität abgedeckt werden.

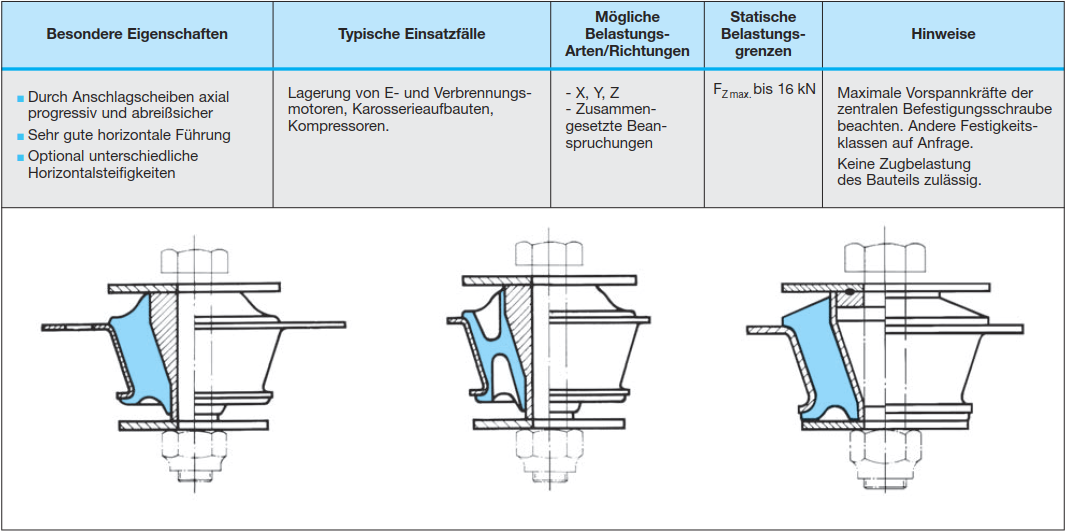

Anwendung / Belastungsrichtungen
Megi-Konen eignen sich in hervorragender Weise für die schwingungsisolierte, d.h. vibrationsarme Lagerung von Motoren, Karosserieaufbauten auf Fahrgestellrahmen, Kompressoranlagen an Triebwagen u.ä.
Für die Lagerung von Kolbenmaschinen werden die Megi-Konen eingesetzt, die in ihren Gummiquerschnitten in der Querrichtung Ausnehmungen haben und so unterschiedliche Federsteifigkeiten in Längs- und Querrichtung aufweisen.
Einbau und Montage

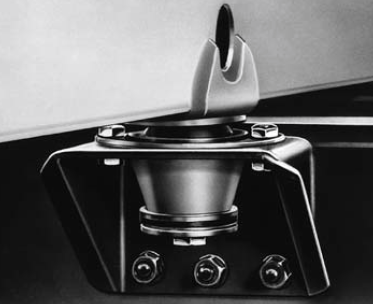

Die Grafik zeigt einen typischen Anwendungsfall.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
