MEGI® Lager
Die verschiedenen Ausführungen der Megi-Lager z.B. als Stehlager, Flanschlager, Rundlager oder Kastenlager ermöglichen ein breites Einsatzgebiet.
zulässige Belastung: Druck, Schub
Produktbeschreibung
Die verschiedenen Ausführungen der Megi-Lager z.B. als Stehlager, Flanschlager, Rundlager oder Kastenlager ermöglichen ein breites Einsatzgebiet.
Einige Lager werden mit Ausnehmungen im Gummiquerschnitt geliefert, so daß unterschiedliche Federsteifigkeiten in Längs- und Querrichtungen erzielt werden.
Außerdem sind einige Lager mit Abreißsicherungen oder Überlastschutz ausgestattet, damit schädliche Überbeanspruchungen ausgeschaltet werden.
Das Lager 742 157 wird aus Gründen der Gewichtsersparnis aus Aluminiumguß hergestellt.
Mit Megi-Lagern kann ein Belastungsspektrum bis 6 KN je nach verwendetem Lager und verwendeter Gummiqualität abgedeckt werden.

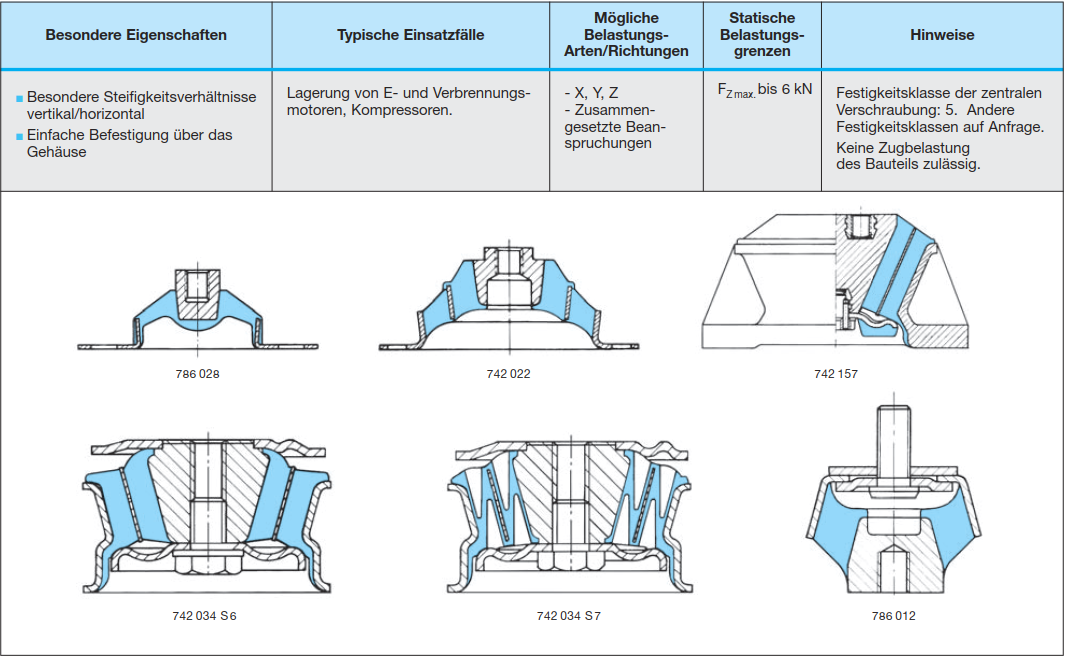

Anwendung / Belastungsrichtungen
Detaillierte Beschreibungen der einzelnen Ausführungen und Angaben zu Belastungen entnehmen Sie bitte den Katalogauszügen.
Einbau und Montage

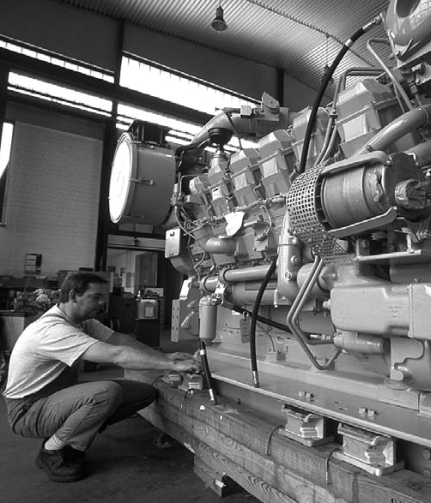

Die Grafik zeigt einen typischen Anwendungsfall.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
