MEGI® Maschinenfuss
Megi-Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art. Überall dort, wo man große Horizontalbewegungen (z.B. das sogenannte Schwimmen von Werkzeugmaschinen) vermeiden will, werden Megi-Maschinenfüße bevorzugt eingesetzt.
zulässige Belastung: Druck, Schub
Produktbeschreibung

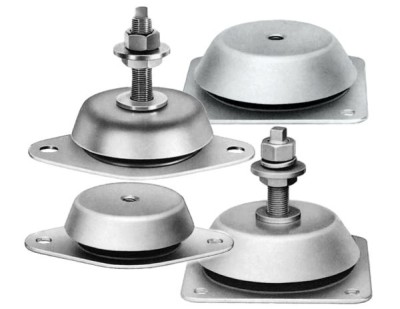

Megi-Maschinenfüße werden je nach Größe mit Rechteck- oder Ovalflansch geliefert.
Die Ausführungen mit einer Höhenverstellung ermöglichen ein Nivellieren der elastisch gelagerten Aggregate.
Megi-Maschinenfüße zeichnen sich durch geringe Bauhöhen aus.
Mit Megi-Maschinenfüßen kann ein Belastungsspektrum bis 21 KN je nach Maschinenfußgröße und verwendeter Gummiqualität abgedeckt werden.

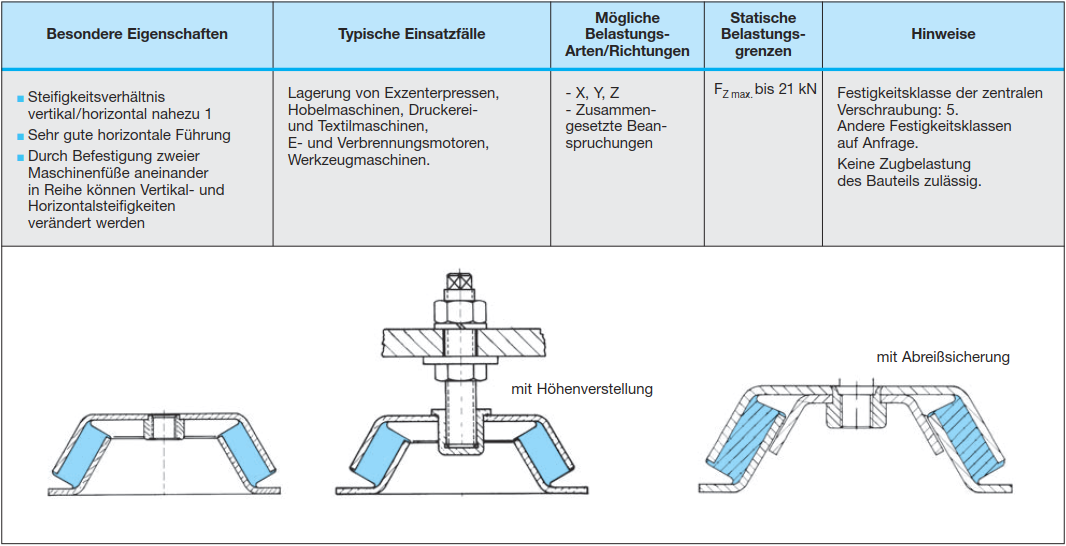

Anwendung / Belastungsrichtungen
Megi-Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art.
- Motoren jeder Art,
- Diesel-Aggregaten,
- Werkzeugmaschinen,
- Exzenterpressen,
- Textilmaschinen,
- Holzbearbeitungsmaschinen,
- Druckereimaschinen,
- Sieben,
- Walzwerken,
- Pumpen,
- Lüftungsanlagen usw.,
- Waschmaschinen.
Überall dort, wo man große Horizontalbewegungen (z.B. das sogenannte Schwimmen von Werkzeugmaschinen) vermeiden will, werden Megi-Maschinenfüße bevorzugt eingesetzt.
Ihre horizontale Steifigkeit ist in allen Richtungen größer als die Vertikalsteifigkeit.
Bei richtigem Einsatz verhindern Megi-Maschinenfüße in hervorragender Weise die Weiterleitung von Erschütterungen und Geräuschen.
Detaillierte Beschreibungen der einzelnen Ausführungen und Angaben zu Belastungen entnehmen Sie bitte den Katalogauszügen.
Einbau und Montage

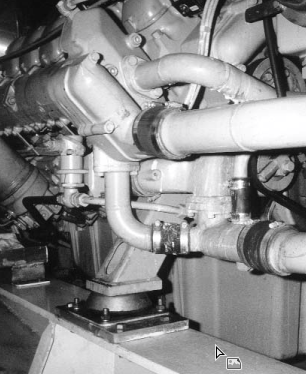

Die Grafik zeigt einen typischen Anwendungsfall.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
MEGI-Maschinenfuss.pdf (456 KB)
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
