MEGI® Puffer
Megi-Puffer sind einfache und preiswerte Standard-Elemente für elastische Lagerungen.
Sie werden im Allgemeinen Maschinenbau, Leichtmaschinenbau, Druckereimaschinenbau, Pumpenbau, in der Elektroindustrie und in vielen anderen Gebieten erfolgreich eingesetzt.
zulässige Belastung: Druck, Schub
Produktbeschreibung
Megi-Puffer sind einfache und preiswerte Standard-Elemente für elastische Lagerungen.
Sie werden im Allgemeinen Maschinenbau, Leichtmaschinenbau, Druckereimaschinenbau, Pumpenbau, in der Elektroindustrie und in vielen anderen Gebieten erfolgreich eingesetzt.

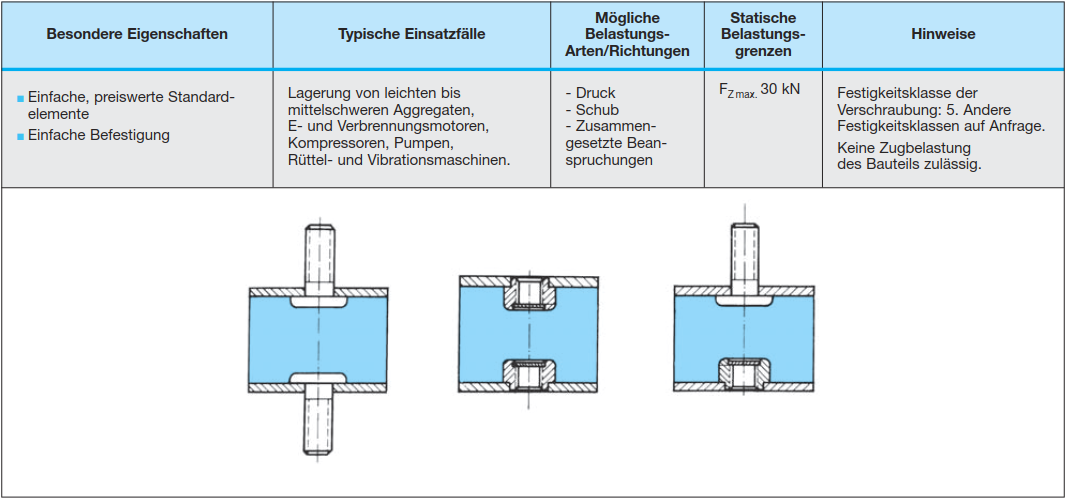

Die verschiedenen Bauformen (Gewindebolzen, Schweißmutter) ermöglichen für fast jeden Einbaufall eine günstige Montagemöglichkeit.
Mit Megi-Puffern kann ein Belastungsspektrum bis 30 KN je nach Einbaufall und verwendeter Gummiqualität abgedeckt werden.

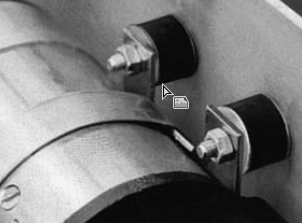

Anwendung / Belastungsrichtungen
Megi-Puffer können auf Druck, Schub oder schräg angestellt auf Druck/Schub belastet werden.
Während die Druckbelastung sich mit hohen Steifigkeiten, vor allem für große Kräfte- und Stoßbelastungen, eignet, kann mit schubbelasteten Puffern eine große Nachgiebigkeit und damit gute Schwingungsisolation erreicht werden.
Bei rein auf Schub beanspruchten Megi-Puffern wirkt sich eine Druckvorspannung vorteilhaft auf die Dauerfestigkeit aus.
Bei hohen dynamischen Spitzenbeanspruchungen ist der Megi-Puffer mit vergrößerter Haftfläche besonders geeignet.
Einbau und Montage
Die max. Anzugsmomente an der zentralen Verschraubung sind entsprechend der Festigkeitsklasse 5 zu wählen.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
