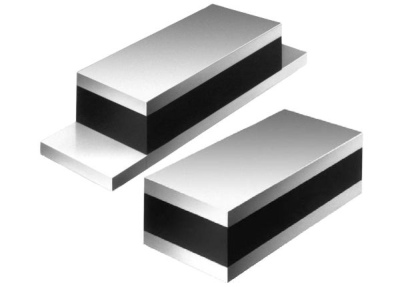

MEGI® Schiene
Megi-Schienen sind besonders zur elastischen Lagerung von schweren Maschinen geeignet, wie z.B. Schiffsmotoren, große stationäre Motoren, Drehbänke, Aufzugsmaschinen, Rüttel- und Vibrationsmaschinen.
zulässige Belastung: Druck, Schub
Produktbeschreibung
Megi-Schienen werden in Längen von 500 bis 2000 mm hergestellt und können auf jede beliebige Länge zugeschnitten werden.
Es ist jedoch darauf zu achten, daß die kleinste Länge nicht die Profilbreite unterschreitet.
Die Stärke der Metallplatten ist so gewählt, daß man zum Zwecke der Befestigung nachträglich Gewinde einbohren kann.
Die Megi-Schienen mit überstehender Grundplatte sind nur in festen Längen, wie in der Tabelle im Katalog aufgeführt, lieferbar.
Mit Megi-Schienen kann ein Belastungsspektrum bis 775 KN je nach verwendetem Schienenprofil und Schienenlänge abgedeckt werden.
Weitere Angaben sind den Tabellen im Katalog zu entnehmen.

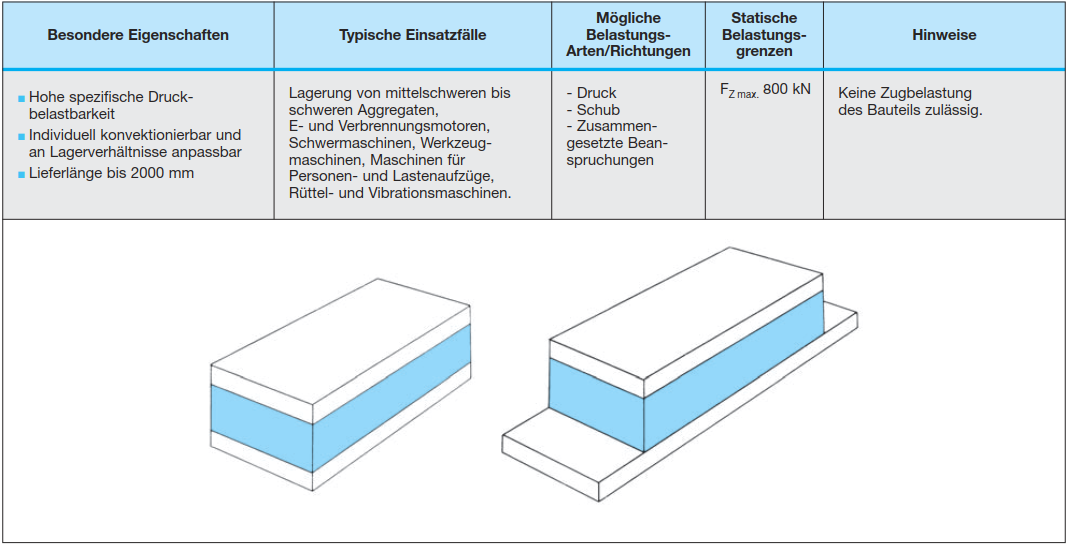

Anwendung / Belastungsrichtungen
Megi-Schienen sind besonders zur elastischen Lagerung von schweren Maschinen geeignet, wie z.B. Schiffsmotoren, große stationäre Motoren, Drehbänke, Aufzugsmaschinen, Rüttel- und Vibrationsmaschinen.
Megi-Schienen werden dort eingesetzt, wo die Platzverhältnisse und die hohen Belastungen den Einbau von Puffern nicht erlauben.
Die Megi-Schienen können unter statischer Last ca. 10 bis 15% der Gummihöhe „h“ zusammengedrückt werden, 10% für h < 40 mm, 15% für h > 40 mm.
Megi-Schienen werden vorwiegend auf Druck oder schräg angestellt auf Druck-Schub beansprucht eingebaut.
Einbau und Montage

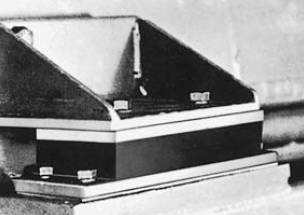

Die Grafik zeigt einen typischen Anwendungsfall.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
