MEGI® V-Lager
Megi-V-W-Teile finden ein vielseitiges Verwendungsfeld bei der Lagerung von empfindlichen Instrumenten, Meß- und Anzeigegeräten, die gegen Erschütterungen zu schützen sind.
zulässige Belastung: Druck, Schub
Produktbeschreibung
Megi-V-W-Teile finden ein vielseitiges Verwendungsfeld bei der Lagerung von empfindlichen Instrumenten, Meß- und Anzeigegeräten, die gegen Erschütterungen zu schützen sind.

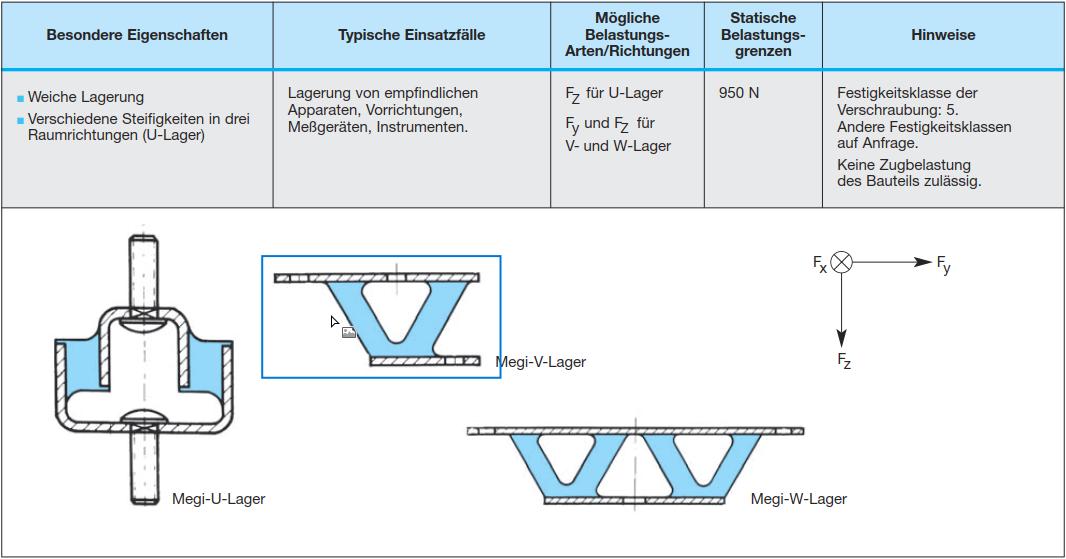

Anwendung / Belastungsrichtungen
Megi-V-Lager finden vielseitig Verwendung zur elastischen Lagerung von empfindlichen Instrumenten und dergleichen, die gegen Erschütterungen geschützt werden sollen.
Sie können sowohl auf Druck (Belastung senkrecht zu den Metallplatten) als auch auf Schub (Belastung parallel zu den Metallplatten) belastet werden.
Zulässige Belastungen:
Unter der statischen Dauerlast soll im allgemeinen der Federweg bei Druckbeanspruchung nicht größer als 3,5 mm und bei Schubbeanspruchung nicht größer als 5 mm sein.
Aus den Federkurven im Katalog können die diesen Federwegen entsprechenden Belastungen entnommen werden.
Einbau und Montage

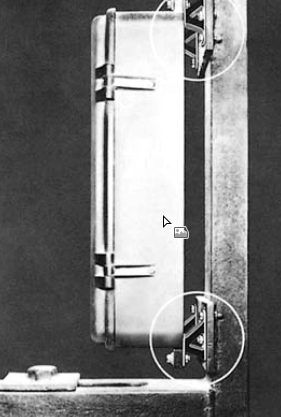

Die Grafik zeigt einen typischen Anwendungsfall.
Wissenswertes
Produktkennzeichnung und Gummihärte
MEGI Produkte werden meist im Gummi durch die Artikelnummer mit Herstellungszeitraum gekennzeichnet. Die Gummihärte ist ebenfalls meist aus einer Kennzeichnung im Gummi oder als Schlagzahl auf dem Metall ersichtlich.
In den Katalogen sind zum Teil 3 Ausführungen enthalten (z.B. Maschinenfuß oder Konus), die folgender Gummihärte entsprechen:
- weich (40° / 45° Shr A)
- mittel (60° Shr A)
- hart (70° Shr A).
Katalogauszug (Download)
Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.
Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
