Trelleborg® SAW Mount (Rectangular)

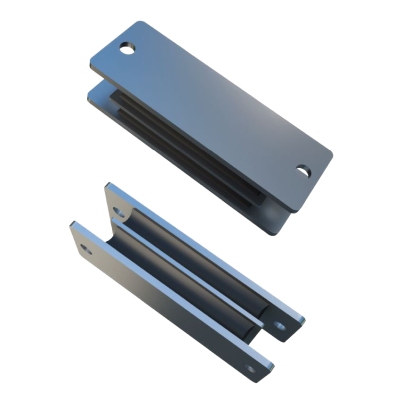

Rectangular SAW mounts werden auch als ‘Sandwich’- Halterungen bezeichnet, da sie ein Gummiteil aufweisen, das zwischen zwei Metallplatten eingebettet ist.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Rectangular SAW mounts werden auch als ‘Sandwich’-Halterungen bezeichnet, da sie ein Gummiteil aufweisen, das zwischen zwei Metallplatten eingebettet ist.

Diese Anordnung ermöglicht einen großen Unterschied zwischen der Druck- und der Schersteifigkeit und bietet somit die Möglichkeit, ein Halterungssystem durch Drehen der Halterungen zu ‘tunen’.

Entwickelt für große Druckkräfte bei minimaler Verformung und gleichzeitig niedrigen Schersteifigkeitsraten.
Die Kombination aus einer stabilen niedrigen Einbauhöhe, hoher Druckfestigkeit und niedriger Schersteifigkeit macht SAW zu einem vielseitigen Hochleistungs-Antivibrationslager.

Funktionen:
• Erhältlich mit Platten- oder Bolzenbefestigung
• Kann auf Druck oder Scherung belastet werden, oder eine Kombination aus beidem, zum Beispiel in einer ‘Vee’-Anordnung
• Kann mit oder ohne Zwischenlagen hergestellt werden, um das Verhältnis von Scherung zu Steifigkeit auf Druck zu verändern.

Typische Anwendungsbeispiele sind

• Niederfrequenz-Maschinen
• Rüttelsiebe
• Zerkleinerungsmaschinen
• Motorhalterungen.

Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.

Trelleborg SAW Mount (Rectangular).pdf (91 KB)

Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
