EluFlex® SB
EluFlex® der Bauform SB sind ein „klassischer“ elastischer Schwingungsdämpfer zur Lagerung von Maschinen. Sie decken einen Lastbereich von 5 bis 2.000 kg Einzellast ab und werden unter Maschinen verschraubt.
EluFlex® der Bauform SB isolieren Schwingungen und Stöße, bieten dabei durch niedrige Eigenfrequenzen hervorragende Isolationsgrade und sind sehr robust und beständig gegen Umwelteinflüsse.
Belastung: Druck, Schub
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
Warum EluFlex ?
Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:
- vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
- niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
- breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
- Leichtbau durch Metalle aus einer eloxierten Alu Legierung
- hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt
EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.

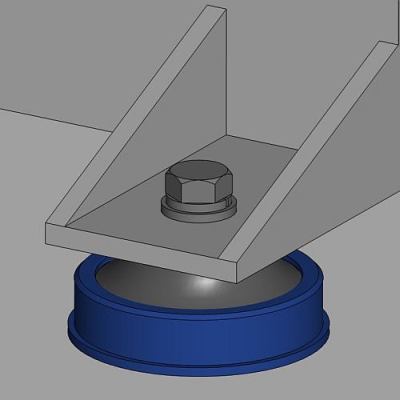

Montage
EluFlex® Schwingungsdämpfer der Bauform SB werden mit dem Gerät verschraubt.
Baugrößen - Lastbereiche - Überblick

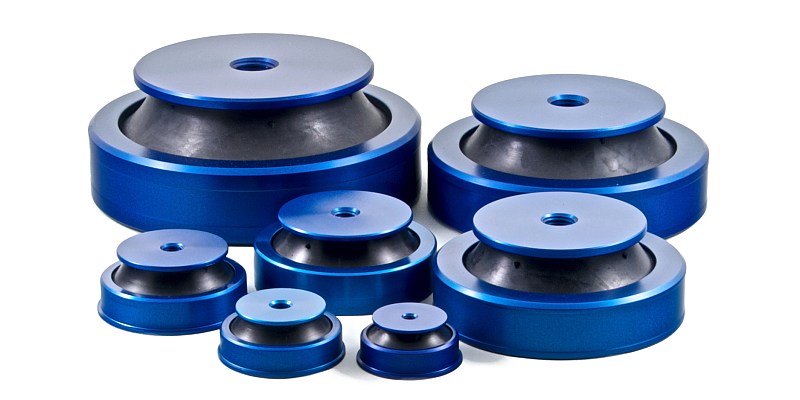

EluFlex® SB sind in 8 geometrischen Größen verfügbar.
| Bezeichnung | Artikelnummer | zentrale Verschraubung | Lastbereich axial | Eigenfrequenz bei Nennlast |
|---|---|---|---|---|

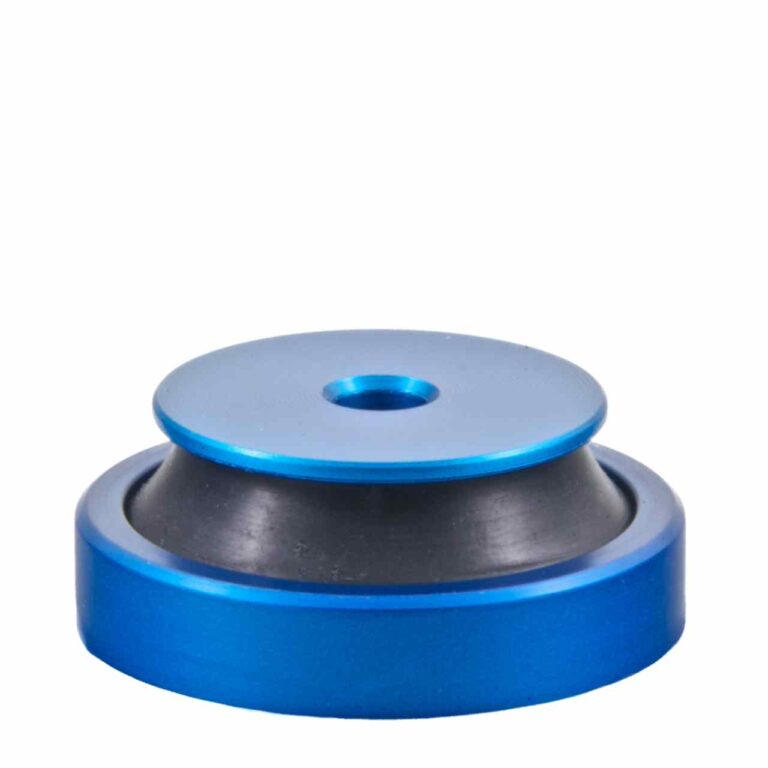

| EluFlex® 40-25 SB | 920100 | M6 | 5 … 25 kg | 11,0 Hz |
| EluFlex® 50-50 SB | 920101 | M6 | 10 … 50 kg | 11,2 Hz |
| EluFlex® 60-100 SB | 920102 | M8 | 20 … 100 kg | 10,8 Hz |
| EluFlex® 70-200 SB | 920103 | M10 | 30 … 200 kg | 9,9 Hz |
| EluFlex® 90-300 SB | 920104 | M12 | 50 … 300 kg | 8,2 Hz |
| EluFlex® 120-500 SB | 920105 | M16 | 70 … 500 kg | 8,0 Hz |
| EluFlex® 150-750 SB | 920106 | M20 | 100 … 750 kg | 6,9 Hz |
| EluFlex® 180-1000 SB | 920107 | M24 | 200 … 1.000 kg | 6,2 Hz |
| EluFlex® 180-1500 SB | 920108 | M24 | 400 … 1.500 kg | 6,8 Hz |
| EluFlex® 180-2000 SB | 920109 | M24 | 600 … 2.000 kg | 7,9 Hz |
Datenblätter (Download)
Download Übersicht Baureihe
Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.
Werkstoffeigenschaften-Gummi.pdf (75 KB)
Download Produkte
Im Download finden Sie die ausführlichen technische Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.
920100 EluFlex 040-25 SB.pdf (150 KB)
920101 EluFlex 050-50 SB.pdf (178 KB)
920102 EluFlex 060-100 SB.pdf (179 KB)
920103 EluFlex 070-200 SB.pdf (181 KB)
920104 EluFlex 090-300 SB.pdf (177 KB)
920105 EluFlex 120-500 SB.pdf (174 KB)
920106 EluFlex 150-750 SB.pdf (194 KB)
920107 EluFlex 180-1000 SB.pdf (212 KB)
CAD Daten (Download)
Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).
3Dpdf (Download)
Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.
EluFlex® SB nehmen Drucklasten auf. Für mobile Anwendungen sind EluFlex® ZDMF und EluFlex® ZDUM geeignet, für hängende Lagerungen EluFlex® DE.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.
