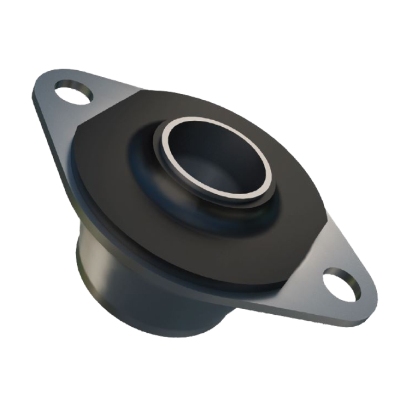

Trelleborg® Metacone

Die Metacone Produktreihe ist für hohe Tragfähigkeit bei relativ großen statischen Durchbiegungen ausgelegt. Die Fähigkeit zur hohen Belastung für eine bestimmte Größe wird erreicht durch die optimale Ausnutzung des Gummis auf Scherung und Druck.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Metacone ist für eine hohe Belastbarkeit bei relativ großen statischen Auslenkungen ausgelegt.
Die hohe Belastung bei einer bestimmten Größe wird durch die optimale Ausnutzung des Gummis bei Scherung und Kompression erreicht.
In der Regel werden die Halterungen mit Überlast- und Rückprallscheiben montiert, um die Bewegung der aufgehängten Ausrüstung bei Stoßbelastungen zu kontrollieren und zu begrenzen.
Die zentralen Befestigungsschrauben sollten mit dem empfohlenen Drehmoment angezogen werden.

Ihr kompaktes, ausfallsicheres Design ist für eine Vielzahl von Belastungen verfügbar, in einigen Fällen mit alternativen Befestigungen.
Ausschnitte in Gummiprofilen in verschiedenen Größen sorgen für ein unterschiedliches Verhältnis zwischen vertikaler und horizontaler Steifigkeit.

Typische Anwendungsbeispiele sind

• Geländewagen- und Straßenfahrzeugmotoren
• Fahrzeugkabinen
• Öltanks/Tankwagen.

Im Download finden Sie den Auszug aus dem Katalog des Herstellers mit allen technischen Daten.

Trelleborg Metacone.pdf (551 KB)

Fragen Sie uns bitte mit Hersteller-Artikelnummer und benötigter Menge an!
