EluFlex® DE

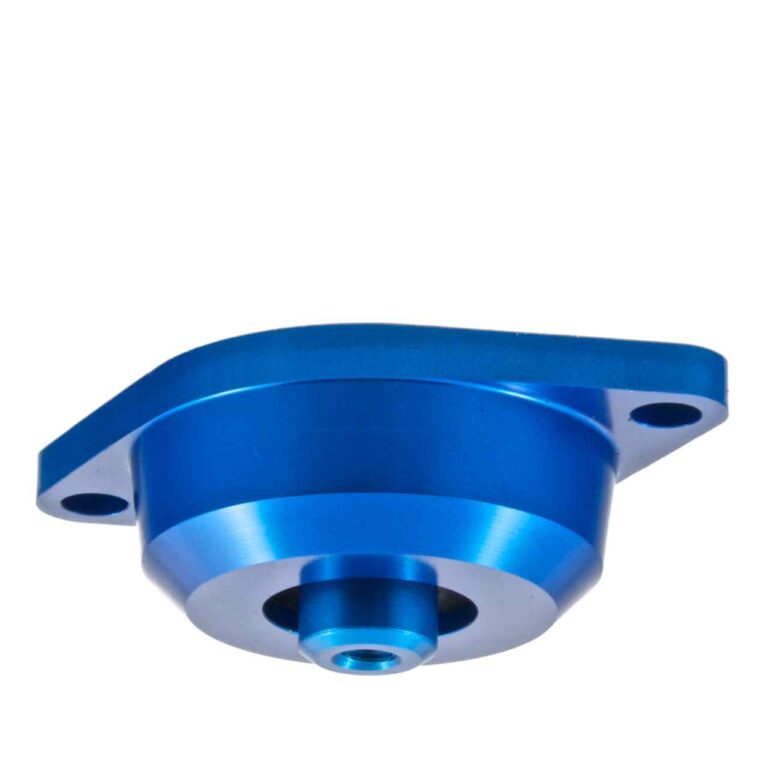

EluFlex® der Bauform DE sind elastische Schwingungsdämpfer, die speziell für hängende Lagerungen von Maschinen und Komponenten entwickelt wurden. Sie werden an Oberkonstruktionen bzw. Decken verschraubt. EluFlex® der Bauform DE isolieren Schwingungen und Stöße, bieten dabei durch niedrige Eigenfrequenzen hervorragende Isolationsgrade und sind sehr robust und beständig gegen Umwelteinflüsse.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.
Warum EluFlex ?
Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:
- vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
- niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
- breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
- Leichtbau durch Metalle aus einer eloxierten Alu Legierung
- hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt
EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.
Montage

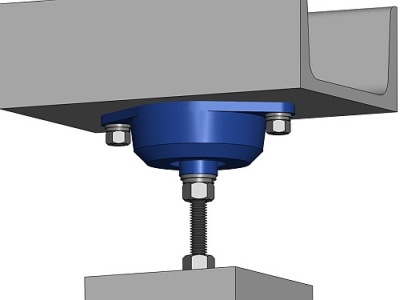

EluFlex® Schwingungsdämpfer der Bauform DE werden zwischen Oberteil und Gerät verschraubt.
Baugrößen - Lastbereiche - Überblick

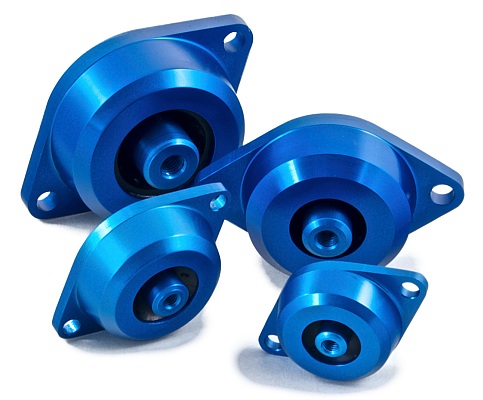

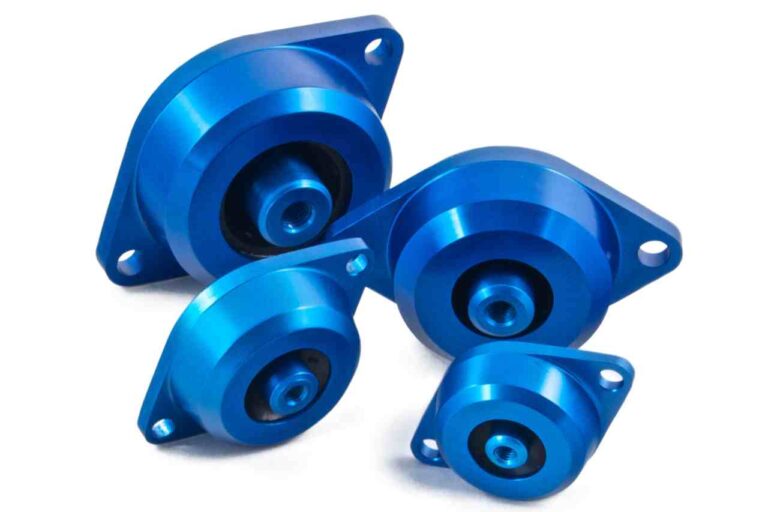

EluFlex® DE sind in 6 geometrischen Größen verfügbar.
| Bezeichnung | Artikelnummer | zentrale Verschraubung | Lastbereich axial | Eigenfrequenz bei Nennlast |
|---|---|---|---|---|
| EluFlex® 40-25 DE | 920500 | M6 | 5 … 25 kg | 11,0 Hz |
| EluFlex® 50-50 DE | 920501 | M6 | 10 … 50 kg | 11,2 Hz |
| EluFlex® 60-100 DE | 920502 | M8 | 20 … 100 kg | 10,8 Hz |
| EluFlex® 70-200 DE | 920503 | M10 | 30 … 200 kg | 9,9 Hz |
| EluFlex® 90-300 DE | 920504 | M12 | 50 … 300 kg | 8,2 Hz |
| EluFlex® 120-500 DE | 920505 | M16 | 70 … 500 kg | 8,0 Hz |
Datenblätter (Download)
Download Übersicht Baureihe
Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.
Werkstoffeigenschaften-Gummi.pdf (75 KB)
Download Produkte
Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.
920500 EluFlex 040-25 DE.pdf (264 KB)
920501 EluFlex 050-50 DE.pdf (290 KB)
920502 EluFlex 060-100 DE.pdf (292 KB)
920503 EluFlex 070-200 DE.pdf (293 KB)
CAD Daten (Download)
Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).
3Dpdf (Download)
Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.
schwingungstechnische Auslegung
Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.
EluFlex® SF nehmen Druck- und Schublasten auf und sind nicht mechanisch abreißsicher bei Zugbelastung. Für mobile Anwendungen mit dieser Anforderung sind EluFlex® ZDMF und EluFlex® ZDUM geeignet, für hängende Lagerungen EluFlex® DE.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.
